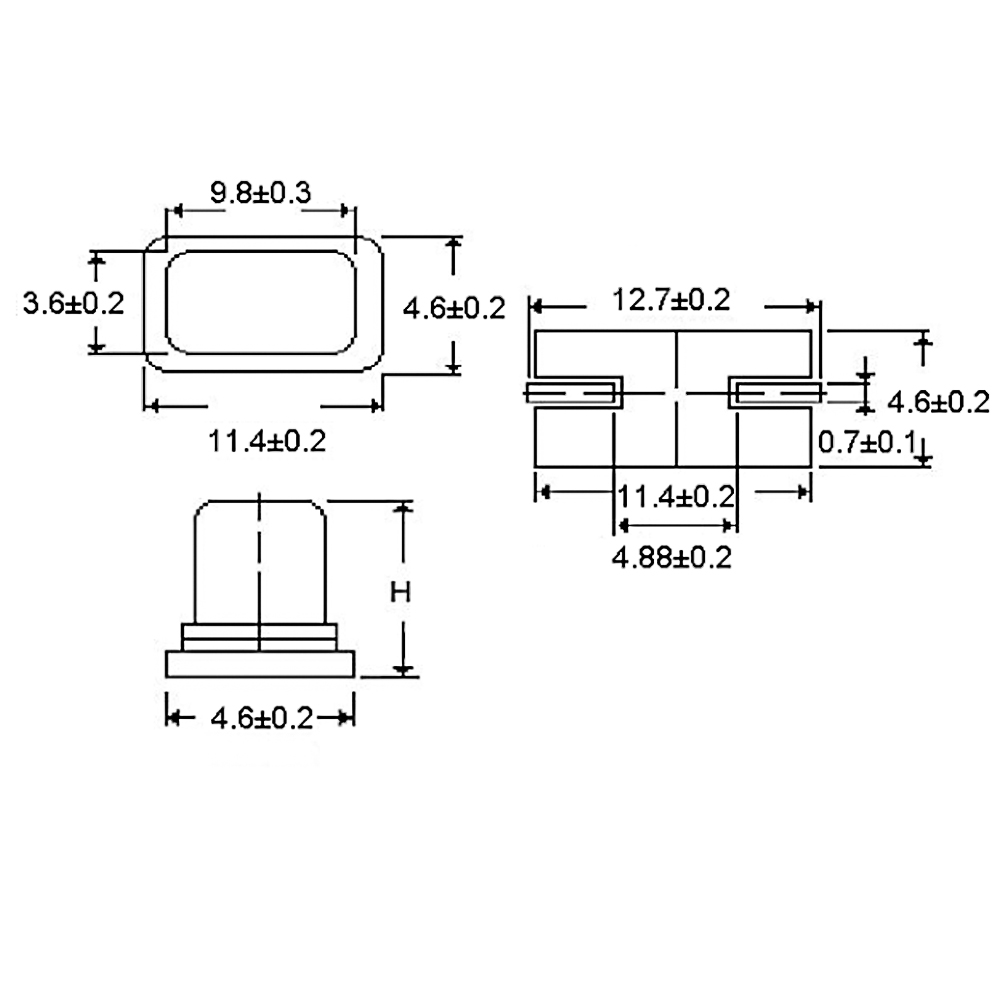

کریستال 8.000 MHZ SMD 10PPM

آی سی DS3231 تکمیل شده و پیشرفته ترDS1307 بوده که علاوه بر امکاناتDS1307 از دقت بالاتر، در نظرگرفتن پین ریست و نیز قابل برنامه ریزی 2زمان مختلف به منظور تنظیم آلارم است. ولتاژ کاری ماژول ساعت فوق دقیق DS3231 3.3 بوده و از باتری بک آپ و جریان مصرفی بسیار پایین استفاده می کند. در واقع ماژول ساعت فوق دقیق DS3231 ساعت زمان واقعی real time clock(RTC) بوده که از پروتکل سریالI2C پشتیبانی می کند. کارکرد ماژول ساعت فوق دقیق DS3231 براساس کدهای binary coded decimalکه اصطلاحا کدBCD نامیده می شود، است.
باتری بک آپ قرار گرفته بر روی ماژول ساعت فوق دقیق DS3231 زمانیکه برق در دسترس نیست باعث جلوگیری از عقب افتادن زمان خواهد شد. منبع کلاک این آی سی از یک کریستال ساعت به فرکانس 32.768KHZاستفاده می کند. این آی سی قابل کارکرد در دو حالت24ساعته و12ساعته AM/PM را دارد همچنین علاوه بر ساعت بصورت ثانیه، دقیقه، ساعت امکان ذخیره تاریخ بصورت روز، هفته، ماه، سال را نیز دارد. در ضمن اطلاعات نوشته شده بر روی این آی سی تا سال2100 برنامه ریزی شده است.
The DS3231 is a low-cost, extremely accurate I²C real-time clock (RTC) with an integrated temperature-compensated crystal oscillator (TCXO) and crystal. The device incorporates a battery input, and maintains accurate timekeeping when main power to the device is interrupted. The integration of the crystal resonator enhances the long-term accuracy of the device as well as reduces the piece-part count in a manufacturing line. The DS3231 is available in commercial and industrial temperature ranges, and is offered in a 16-pin, 300-mil SO package.

The RTC maintains seconds, minutes, hours, day, date, month, and year information. The date at the end of the month is automatically adjusted for months with fewer than 31 days, including corrections for leap year. The clock operates in either the 24-hour or 12-hour format with an active-low AM/PM indicator. Two programmable time-of-day alarms and a programmable square-wave output are provided. Address and data are transferred serially through an I²C bidirectional bus.

A precision temperature-compensated voltage reference and comparator circuit monitors the status of VCC to detect power failures, to provide a reset output, and to automatically switch to the backup supply when necessary. Additionally, the active-low RST pin is monitored as a pushbutton input for generating a µP reset.
