کریستال

خرید کریستال SMD

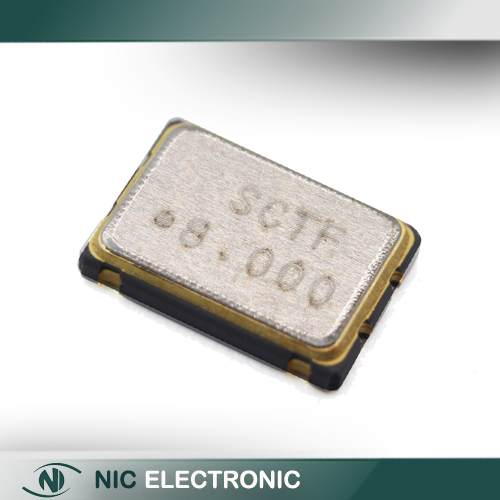

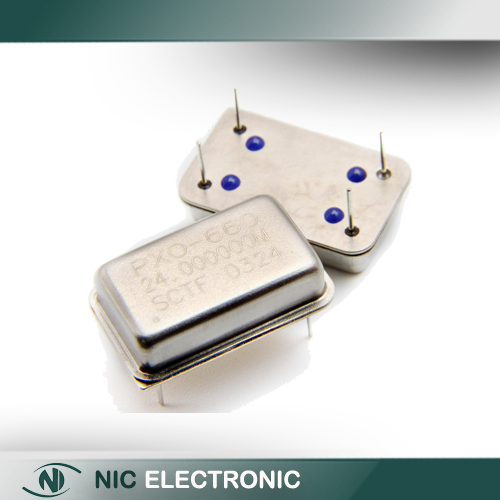

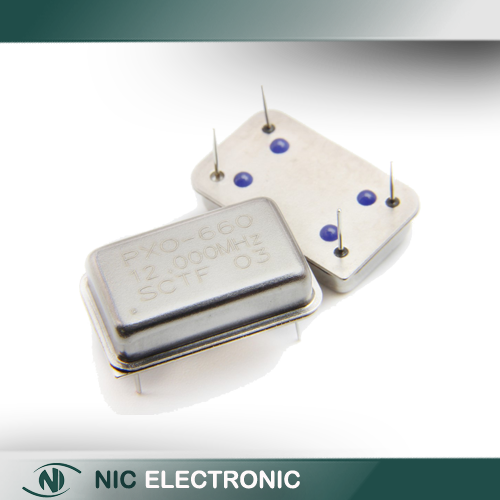

در دنیای دقیق و منظم الکترونیک دیجیتال، تمام عملیات‌ها باید با یک زمان‌بندی دقیق و هماهنگ انجام شوند. وظیفه تولید این زمان‌بندی دقیق یا “ضربان قلب” مدار، بر عهده قطعه‌ای حیاتی به نام کریستال (Crystal) یا نوسان ساز کریستالی (Crystal Oscillator) است. این قطعه با استفاده از پدیده پیزوالکتریک، یک سیگنال ساعت (Clock) با فرکانس فوق‌العاده پایدار و دقیق تولید می‌کند که به عنوان مرجع زمانی برای میکروکنترلرها، پردازنده‌ها و مدارهای ارتباطی عمل می‌کند.

فروشگاه قطعات الکترونیک نگاه ایمن با ارائه مجموعه‌ای کامل از انواع کریستال‌های SMD و پایه‌دار در فرکانس‌های استاندارد و خاص، مرجع شما برای خرید کریستال است. این راهنما به شما کمک می‌کند تا با درک پارامترهای کلیدی، بهترین نوسان ساز کریستالی را با مناسب‌ترین قیمت کریستال برای پروژه خود انتخاب نمایید.

کریستال smd چیست و چرا وجود آن حیاتی است؟

کریستال نوسان‌ساز یک قطعه پسیو است که در قلب آن یک ورقه بسیار نازک از کوارتز قرار دارد. کوارتز دارای خاصیت پیزوالکتریک است؛ یعنی اگر تحت فشار مکانیکی قرار گیرد، ولتاژ الکتریکی تولید می‌کند و برعکس، اگر به آن ولتاژ اعمال شود، تغییر شکل می‌دهد.

این خاصیت باعث می‌شود که کریستال در یک فرکانس بسیار خاص و پایدار به تشدید یا رزونانس درآید. مدار الکترونیکی از این رزونانس برای تولید یک موج سینوسی پایدار استفاده می‌کند که این موج پس از تبدیل، به پالس ساعت مورد نیاز برای هماهنگی تمام بخش‌های یک سیستم دیجیتال تبدیل می‌شود. بدون این پالس ساعت دقیق، پردازش داده‌ها و ارتباطات دیجیتال غیرممکن خواهد بود.

پارامترهای کلیدی برای خرید کریستال

• فرکانس (Frequency): اصلی‌ترین مشخصه که بر حسب کیلوهرتز (KHz) یا مگاهرتز (MHz) بیان می‌شود و باید دقیقاً مطابق با نیاز آی‌سی مورد نظر شما باشد.

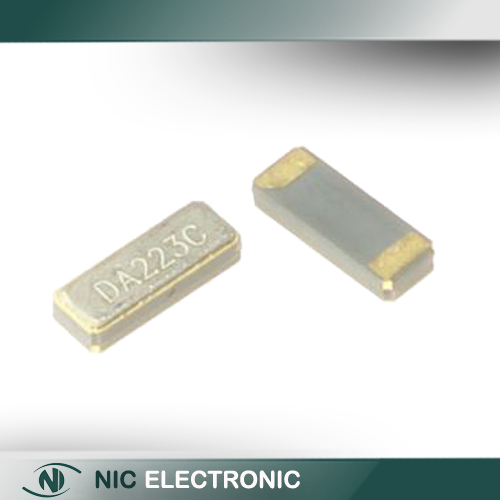

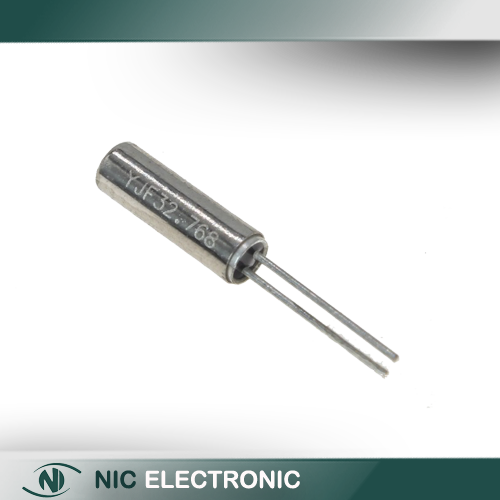

• پایداری فرکانس (Frequency Stability – PPM): این پارامتر دقت کریستال را نشان می‌دهد و بر حسب PPM (Parts Per Million) اندازه‌گیری می‌شود. PPM نشان می‌دهد که فرکانس کریستال به ازای هر یک میلیون، چند هرتز می‌تواند خطا داشته باشد. هرچه عدد PPM کمتر باشد (مثلاً 10PPM)، کریستال دقیق‌تر و پایدارتر است. این دقت در کاربردهایی مانند ساعت‌های بی‌درنگ (RTC) و ارتباطات داده بسیار حیاتی است.

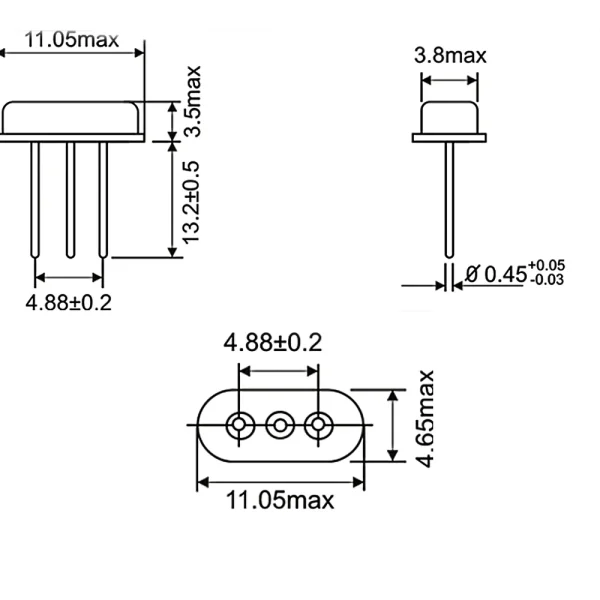

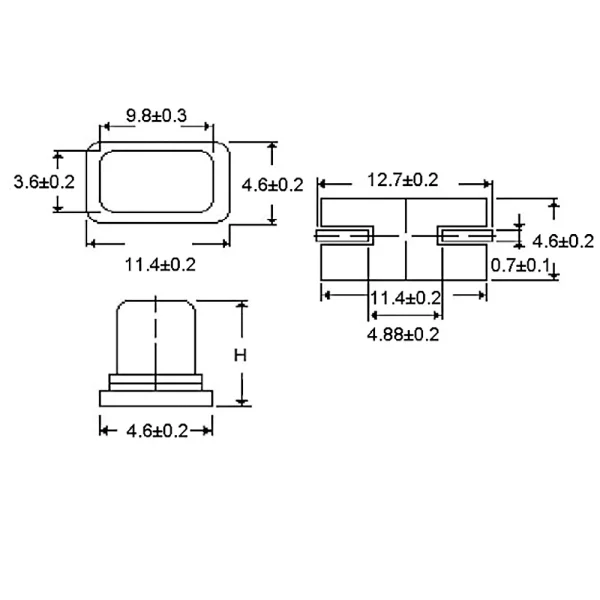

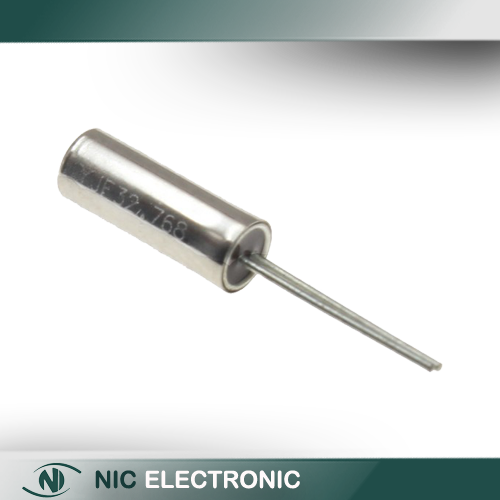

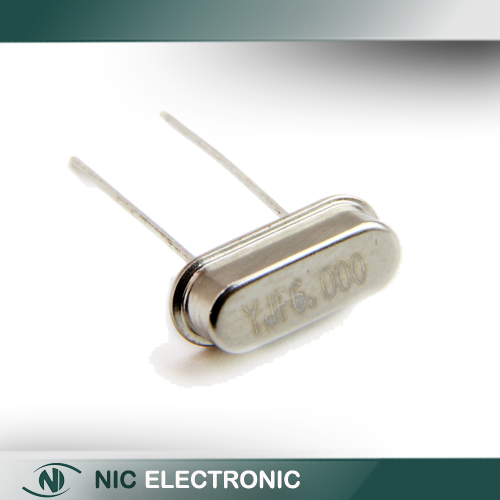

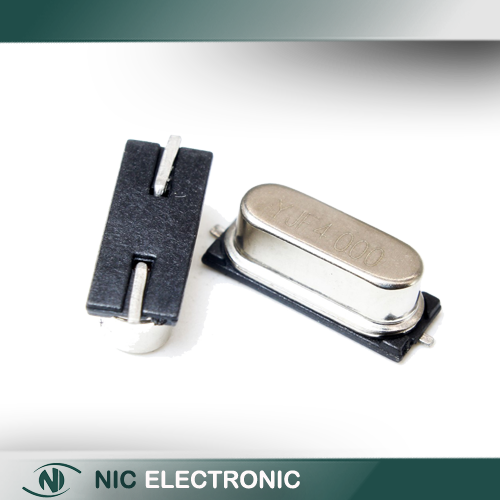

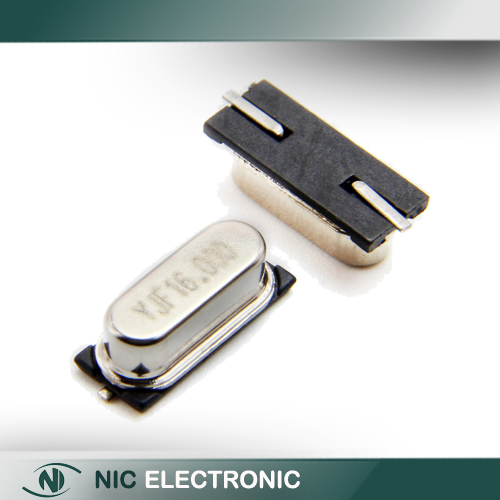

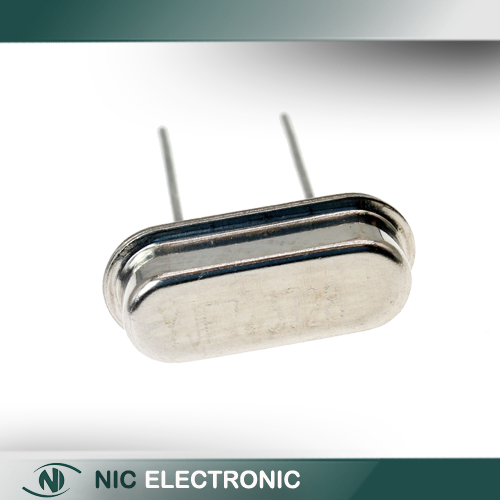

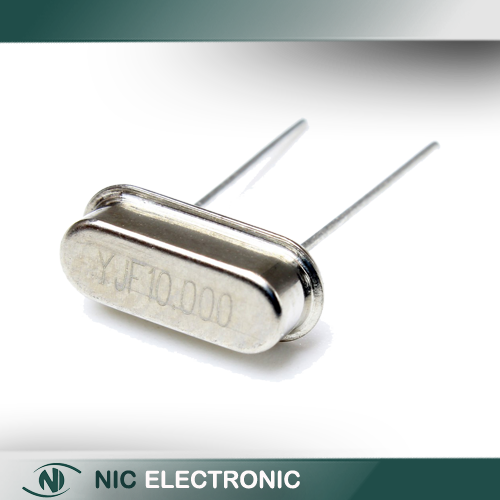

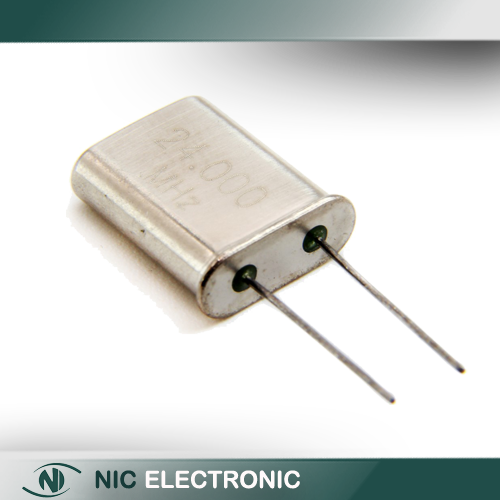

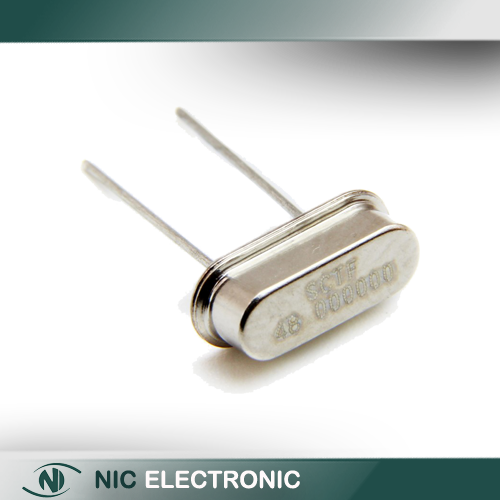

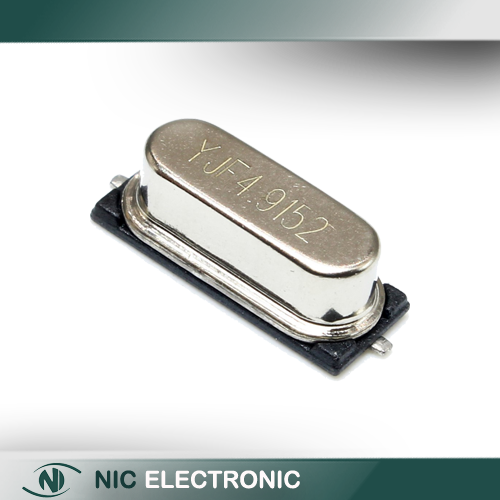

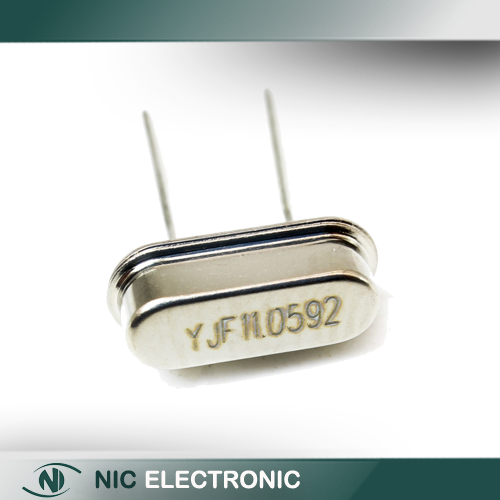

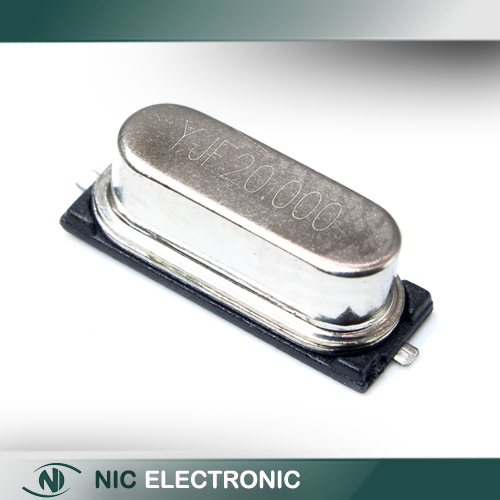

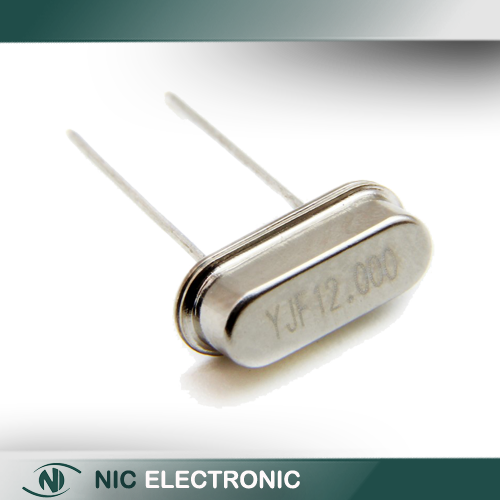

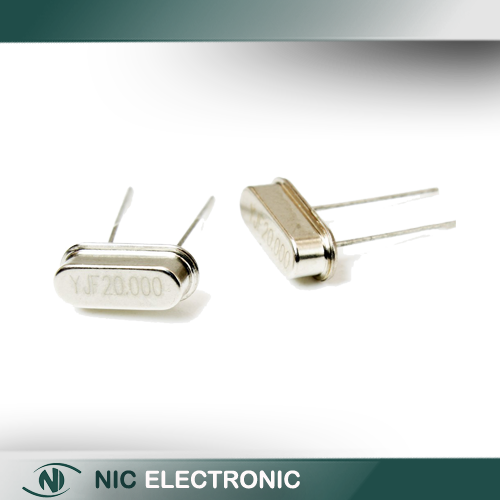

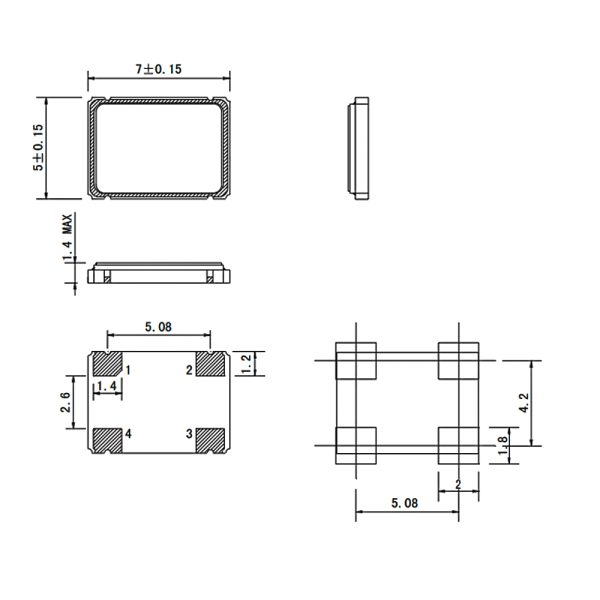

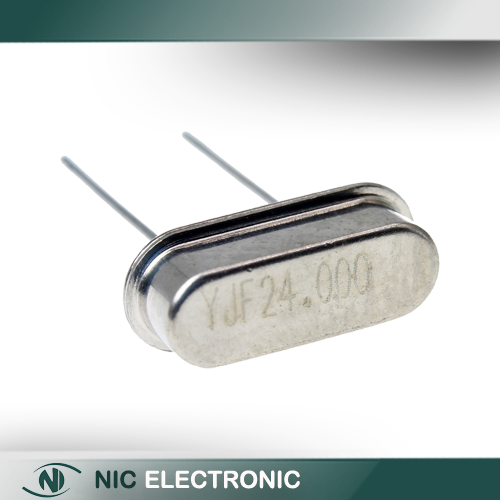

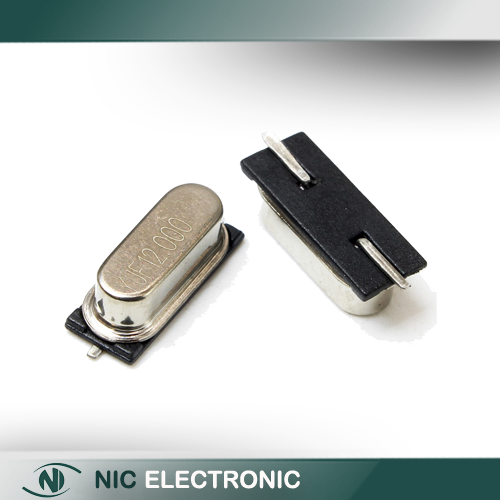

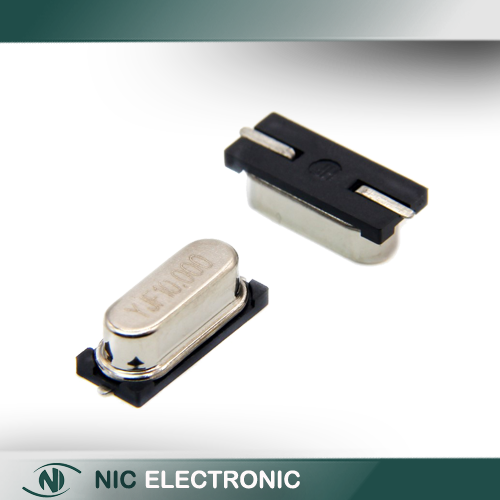

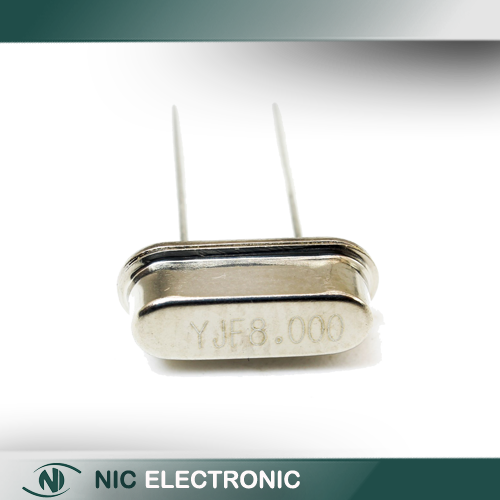

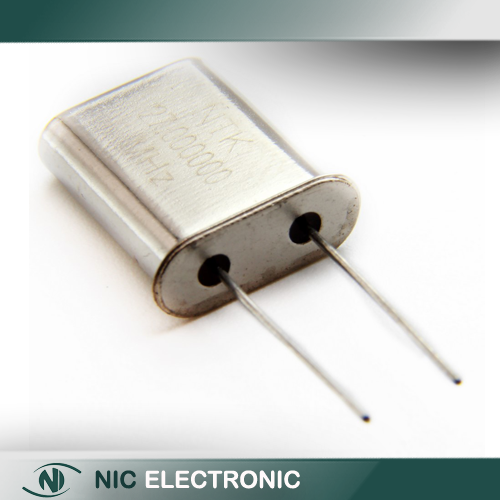

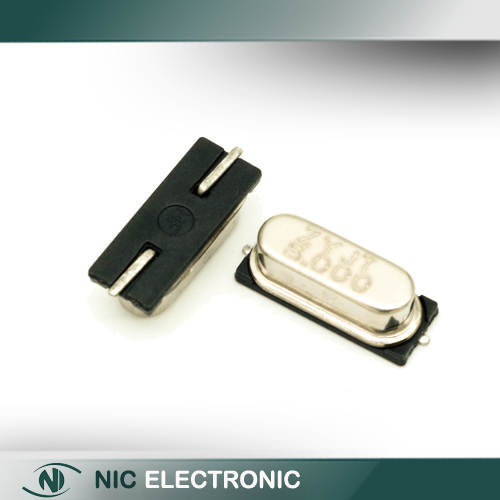

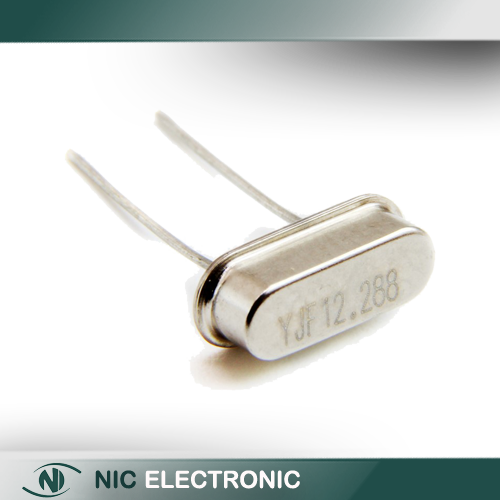

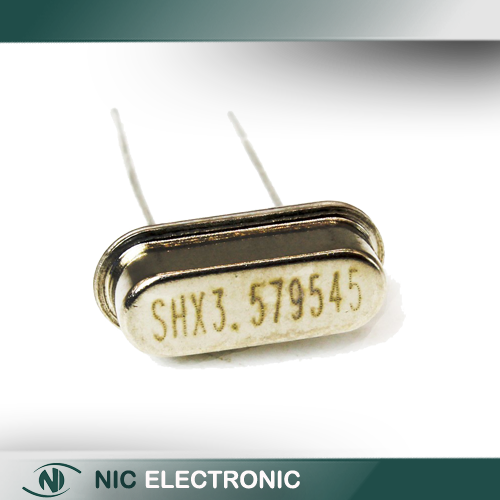

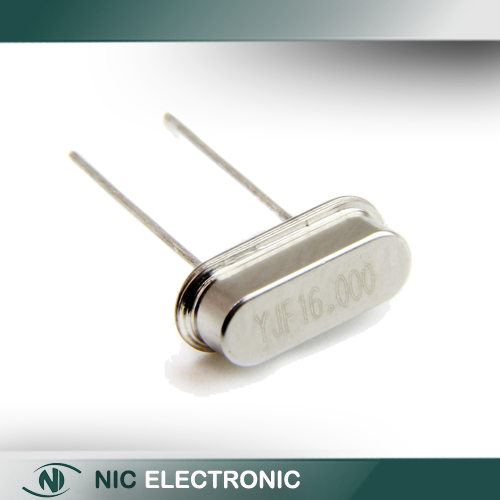

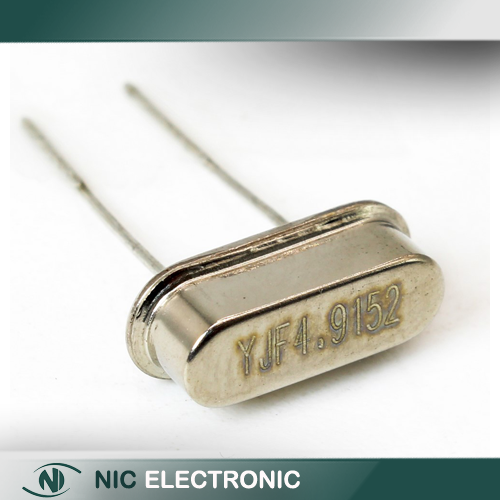

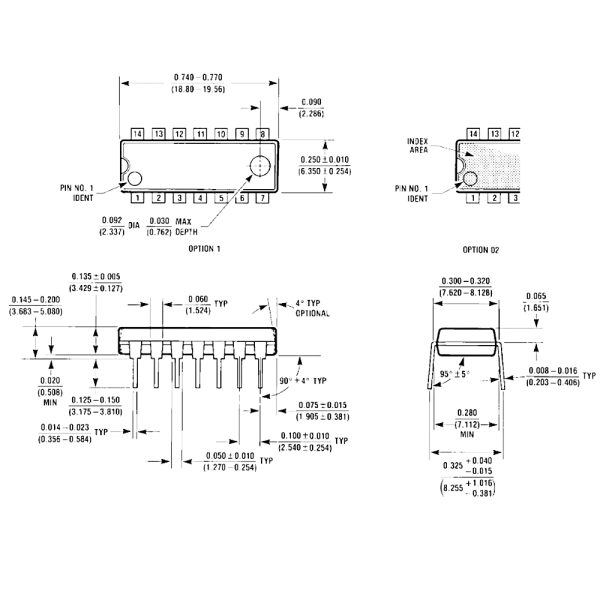

• پکیج (Package): کریستال‌ها در دو نوع اصلی عرضه می‌شوند: پایه‌دار (Through-Hole) با بدنه فلزی (مانند HC-49) که برای نمونه‌سازی مناسبند، و SMD که برای بردهای فشرده و تولید انبوه استفاده می‌شوند.
• ظرفیت خازنی بار (Load Capacitance): هر کریستال برای نوسان در فرکانس دقیق خود، به دو خازن خارجی کوچک (Load Capacitors) نیاز دارد. ظرفیت این خازن‌ها باید بر اساس مقدار مشخص شده در دیتاشیت کریستال (معمولاً بین 15pF تا 22pF) انتخاب شود.

انواع قطعه کریستال در قطعات الکترونیکی

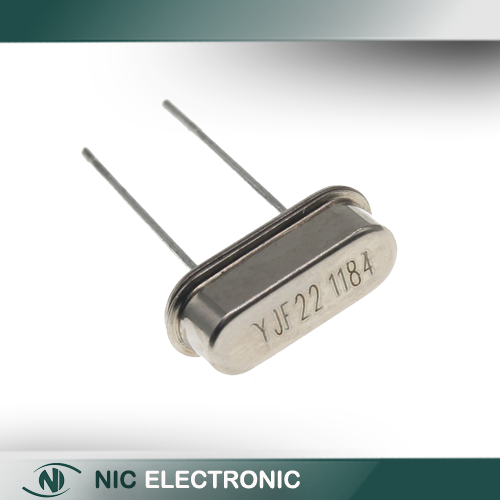

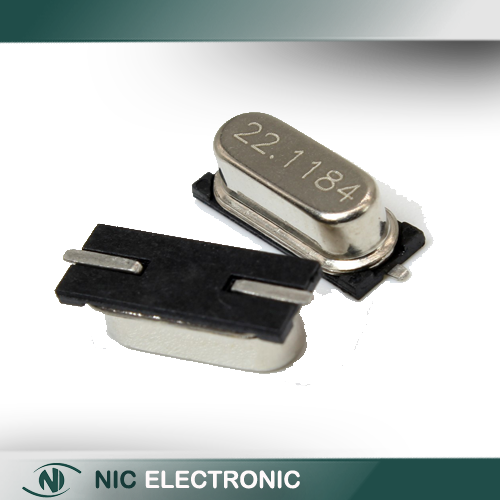

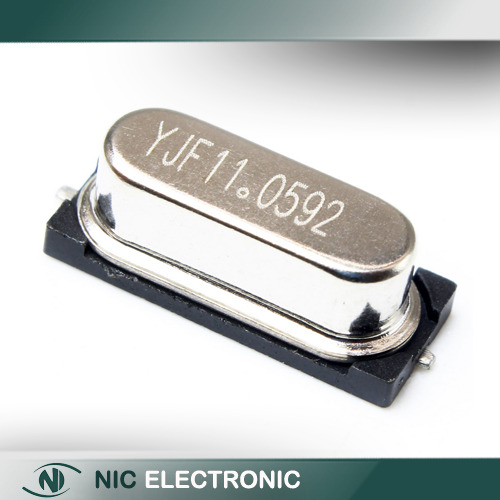

شاید برای شما سوال باشد که چرا برخی کریستال‌ها فرکانس‌های رند (مانند 25.000MHz) و برخی دیگر فرکانس‌های بسیار عجیب (مانند 14.7456MHz) دارند. در ادامه به این راز پی خواهید برد:

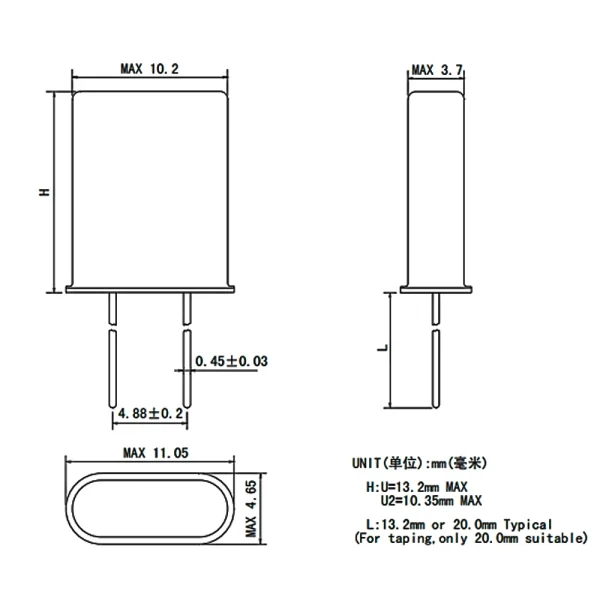

کریستال 2.4576MHz 20PPM:

• تحلیل: یک کریستال پایه‌دار با دقت 20PPM.
• کاربرد (راز فرکانس): این یک “کریستال نرخ باود (Baud Rate)” است. این فرکانس به طور دقیق بر نرخ‌های استاندارد ارتباط سریال (مانند 9600, 19200, 38400 و…) بخش‌پذیر است. استفاده از این کریستال به ماژول UART میکروکنترلرها اجازه می‌دهد تا سیگنال‌های ارتباط سریال را با خطای صفر تولید کنند که برای ارتباط پایدار ضروری است.

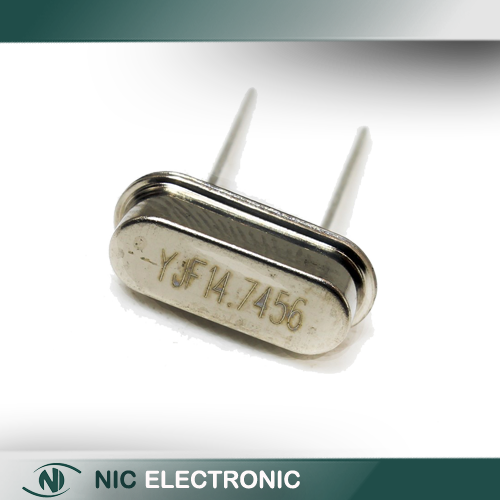

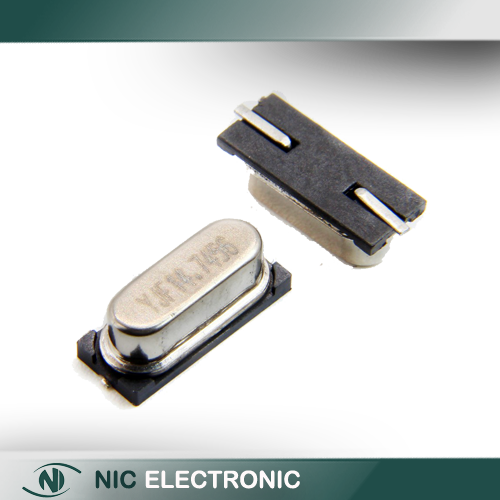

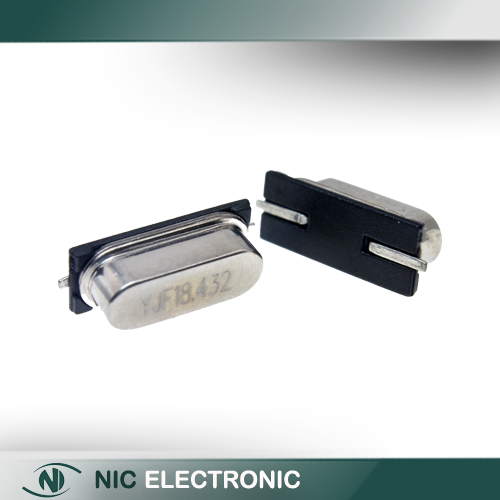

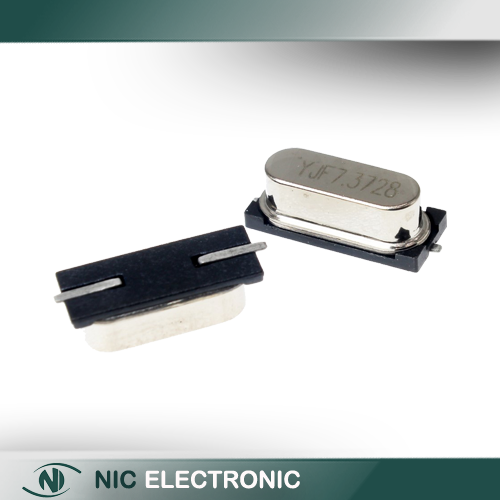

کریستال 14.7456MHz SMD 10PPM:

• تحلیل: یک کریستال SMD با دقت بالا (10PPM).
• کاربرد: این نیز یک “کریستال نرخ باود” بسیار رایج دیگر برای تولید کلاک ارتباط سریال با سرعت‌های بالاتر است. پکیج SMD آن را برای استفاده در بردهای مدرن و فشرده مناسب می‌سازد.

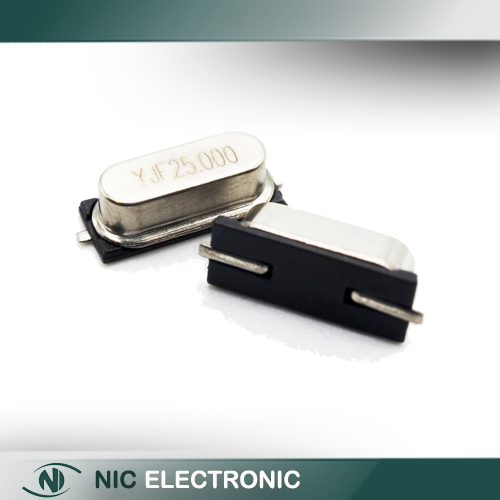

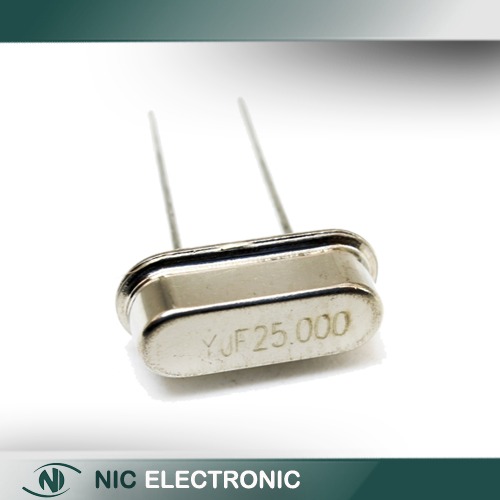

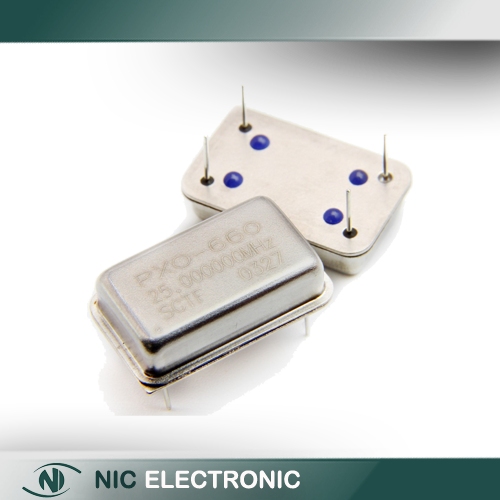

کریستال 25.000MHz SMD 10PPM:

• تحلیل: یک کریستال SMD دقیق با یک فرکانس استاندارد و رند.
• کاربرد: این فرکانس، کلاک استاندارد برای بسیاری از کنترلرهای شبکه اترنت (Ethernet) مانند ENC28J60 است. همچنین بسیاری از میکروکنترلرهای قدرتمند برای رسیدن به حداکثر سرعت پردازش خود از این فرکانس یا مضربی از آن استفاده می‌کنند.

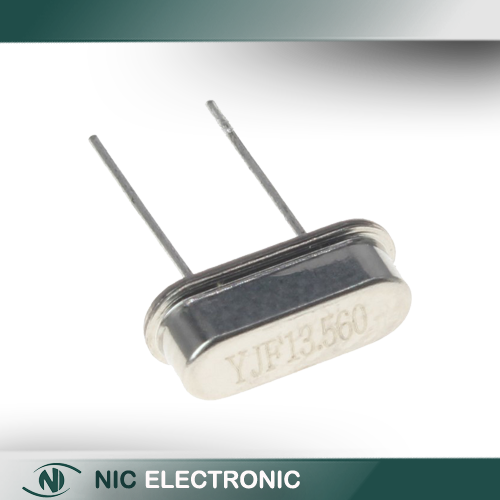

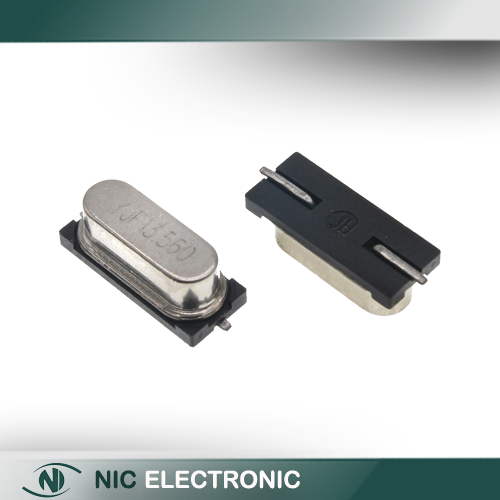

کریستال 13.560MHz SMD 10PPM:

• تحلیل: یک کریستال SMD با دقت بالا و فرکانسی بسیار خاص.
• کاربرد: این فرکانس، فرکانس کاری استاندارد جهانی برای سیستم‌های ارتباطی NFC و RFID مطابق با استاندارد ISO/IEC 14443 است. هر مداری که با کارت‌های هوشمند بدون تماس، تگ‌های RFID و ارتباطات NFC سروکار دارد، به این کریستال نیاز خواهد داشت.

جدول مقایسه سریع محصولات

جمع‌ بندی و خرید از نگاه ایمن

کریستال، قهرمان گمنام مدارهای دیجیتال است که با فراهم کردن یک زمان‌بندی بی‌نقص، عملکرد صحیح و پایدار کل سیستم را تضمین می‌کند. انتخاب فرکانس صحیح، پایداری مناسب (PPM) و خازن‌های بار درست، کلید یک طراحی موفق است.

در فروشگاه نگاه ایمن، ما با تأمین طیف وسیعی از کریستال‌ها در انواع فرکانس‌های استاندارد و خاص، به شما کمک می‌کنیم تا ضربان قلب دقیقی برای پروژه خود بیابید. همین حالا مجموعه ما را بررسی کرده و با اطمینان از کیفیت و دقت، سفارش خود را ثبت نمایید.
