ترانزیستور (Transistor) بدون شک مهم‌ترین اختراع قرن بیستم و سنگ بنای تمام الکترونیک مدرن است. این قطعه نیمه‌هادی کوچک، با کنترل جریان الکتریکی، دو وظیفه اصلی را در مدارها بر عهده دارد: به عنوان یک کلید الکترونیکی فوق‌سریع و به عنوان یک تقویت‌کننده سیگنال. از ساده‌ترین گجت‌ها تا پیچیده‌ترین ابرکامپیوترها، همگی قدرت پردازش و عملکرد خود را مدیون میلیاردها ترانزیستور هستند.

دنیای ترانزیستورها بسیار گسترده است و شامل انواع ترانزیستور از جمله BJT، ماسفت (MOSFET)، آی‌جی‌بی‌تی (IGBT) و حتی آی‌سی‌های مجتمعی می‌شود که از چندین ترانزیستور تشکیل شده‌اند. فروشگاه قطعات الکترونیک نگاه ایمن با ارائه مجموعه‌ای کامل از این قطعات کلیدی، مرجع شما برای خرید ترانزیستور است. این راهنما به شما کمک می‌کند تا با درک بهتر انواع و مشخصات آن‌ها، بهترین قطعه را با مناسب‌ترین قیمت ترانزیستور برای پروژه خود انتخاب کنید.

آشنایی با انواع کلیدی در دنیای ترانزیستورها

قبل از معرفی محصولات، لازم است با دو مفهوم مهم که در لیست شما نیز وجود دارند، آشنا شویم:

۱. ترانزیستور دارلینگتون (Darlington Transistor)

ترانزیستور دارلینگتون در واقع یک ساختار ترکیبی از دو ترانزیستور BJT است که در یک پکیج واحد قرار گرفته‌اند. این ترکیب باعث ایجاد یک بهره جریان (Current Gain) فوق‌العاده بالا می‌شود. این یعنی با یک جریان بسیار بسیار کوچک در ورودی (پایه بیس)، می‌توان یک جریان بسیار بزرگ را در خروجی (پایه کلکتور) کنترل کرد. TIP122 یک نمونه کلاسیک از این نوع ترانزیستور قدرت است.

۲. آرایه ترانزیستوری (Transistor Array)

این قطعات در واقع آی‌سی (IC) یا مدارهای مجتمع هستند که چندین ترانزیستور مستقل را در یک پکیج واحد جای داده‌اند. این کار باعث صرفه‌جویی فوق‌العاده در فضا، کاهش پیچیدگی مدار و ساده‌سازی طراحی PCB می‌شود. سری ULN280x معروف‌ترین نمونه از آرایه‌های ترانزیستوری دارلینگتون هستند که برای راه‌اندازی بارهای متعدد استفاده می‌شوند.

پارامترهای کلیدی برای خرید ترانزیستور

• نوع: BJT (NPN/PNP) یا ماسفت (N-Channel/P-Channel).
• حداکثر ولتاژ و جریان: حداکثر ولتاژ و جریانی که ترانزیستور می‌تواند بین پایه‌های اصلی خود (مثلاً کلکتور-امیتر) تحمل کند.
• بهره جریان (hFE): برای ترانزیستورهای BJT، نشان می‌دهد جریان ورودی چند برابر تقویت می‌شود.

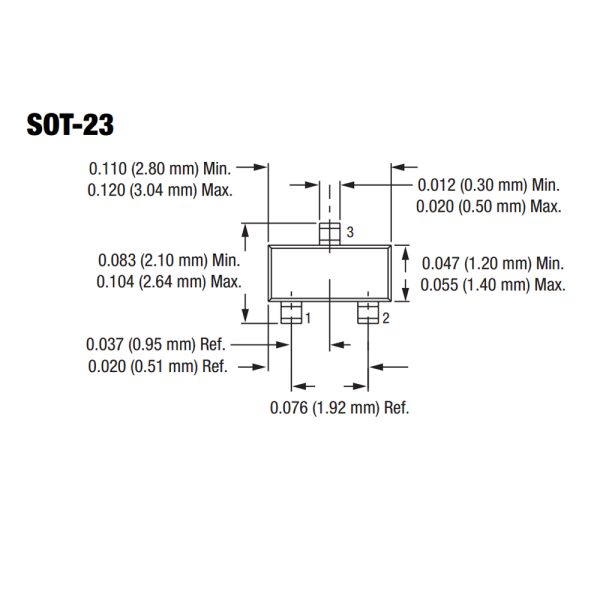

• پکیج (Package): نوع بسته‌بندی قطعه که می‌تواند پایه‌دار (Through-Hole) مانند TO-220 و DIP یا نصب سطحی (SMD) مانند SOP و SOT باشد.
• توان تلفاتی: حداکثر توانی که قطعه می‌تواند به صورت گرما دفع کند. برای ترانزیستورهای قدرت، استفاده از هیت سینک الزامی است.

انواع ترانزیستورها

اکنون با دید بهتری به سراغ معرفی محصولات انتخابی شما می‌رویم:

ترانزیستور ULN2803APG و ULN2803AFWG:

این قطعه چیست؟ یک آی‌سی درایور آرایه‌ای دارلینگتون شامل ۸ کانال مجزا است. هر کانال می‌تواند بارهایی تا ولتاژ ۵۰ ولت و جریان ۵۰۰ میلی‌آمپر را راه‌اندازی کند.

• کاربرد: بهترین گزینه برای راه‌اندازی مستقیم بارهای نیازمند جریان بالا از طریق پایه‌های یک میکروکنترلر (مانند آردوینو). ایده‌آل برای کنترل رله‌ها، استپر موتورها، سولنوئیدها و رشته‌های LED.
• تفاوت APG و AFWG: این پسوندها نوع پکیج را مشخص می‌کنند. APG پکیج پایه‌دار DIP است که برای بردبوردهای آزمایشی عالی است. AFWG پکیج نصب سطحی SMD (از نوع SOP/SOIC) برای بردهای نهایی و فشرده است.

ترانزیستور ULN2804A:

این قطعه چیست؟ این آی‌سی نیز یک درایور آرایه‌ای ۸ کاناله دارلینگتون، مشابه ULN2803 است.

• تفاوت کلیدی با ULN2803: تفاوت اصلی در ورودی آن‌هاست. ULN2803 برای کار با سیگنال‌های منطقی TTL یا 5V CMOS بهینه شده است، در حالی که ULN2804 برای کار با سیگنال‌های منطقی با ولتاژ بالاتر مانند 6V تا 15V CMOS طراحی شده است.

ترانزیستور TIP122:

این قطعه چیست؟ یک ترانزیستور قدرت دارلینگتون NPN بسیار معروف و قدرتمند در پکیج پایه‌دار TO-220.

• کاربرد: به دلیل بهره جریان بسیار بالا (حداقل ۱۰۰۰) و قابلیت تحمل جریان تا ۵ آمپر، یک گزینه فوق‌العاده برای کاربردهای سوئیچینگ قدرت و تقویت‌کنندگی است. از کنترل سرعت موتورهای DC با PWM گرفته تا ساخت تقویت‌کننده‌های صوتی و رگولاتورهای ولتاژ خطی، TIP122 همواره یک انتخاب مطمئن است. (نکته: برای جریان‌های بالا حتماً باید از هیت سینک استفاده شود).

جدول مقایسه سریع محصولات

چرا برای خرید ترانزیستور، نگاه ایمن را انتخاب کنیم؟

• تنوع بی‌نظیر: ما مجموعه‌ای وسیع از انواع ترانزیستور، ماسفت، آی‌سی‌های درایور و قطعات نیمه‌هادی قدرت را برای پوشش تمام نیازهای شما فراهم کرده‌ایم.
• تضمین اصالت: در قطعات قدرت، اصالت حرف اول را می‌زند. ما کیفیت و اورجینال بودن محصولات خود را تضمین می‌کنیم.
• اطلاعات فنی کامل: برای هر محصول، اطلاعات و دیتاشیت‌های لازم برای یک انتخاب فنی و دقیق در دسترس شماست.

دنیای ترانزیستورها قلب تپنده الکترونیک است. با اطمینان از کیفیت و تنوع، قطعه مورد نیاز خود را از فروشگاه نگاه ایمن انتخاب کرده و پروژه‌های خود را به سطح بالاتری ببرید.
