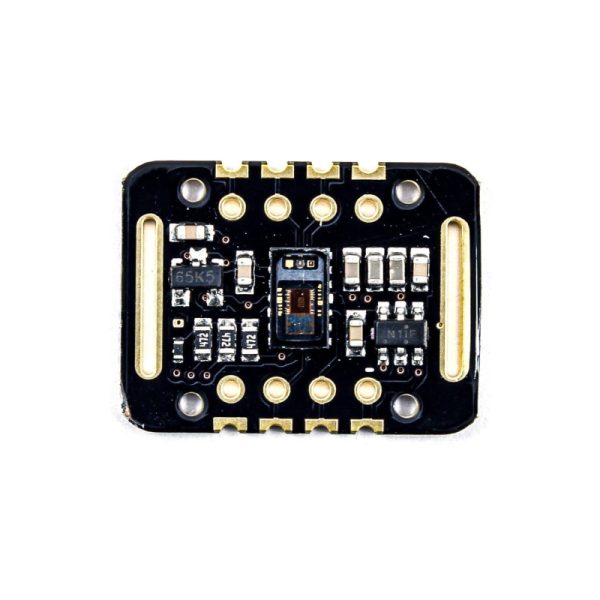

سنسور فوق می تواند نبض و مقدار اکسیژن خون را به سادگی اندازه گیری کند. MAX30102 یک ماژول حسگر نوری یکپارچه است که برای اندازه گیری ضربان قلب و پالس اکسیمتری (اکسیژن خون) طراحی شده است و آن را برای انواع پروژه های پزشکی و تجهیزات پوشیدنی مناسب می‌سازد .
دارای حسگر فوتوپلتیسموگرافی (PPG): MAX30102 از فناوری PPG برای اندازه گیری اشباع اکسیژن خون (SpO2) و ضربان قلب استفاده می کند. نور را ساطع کرده و تشخیص می دهد تا تغییرات حجم خون را ثبت کند .

دارای LED های مادون قرمز یکپارچه ، این ماژول دارای دیودهای ساطع نور مادون قرمز (IR) است. این LED ها نور را روی پوست ساطع می کنند و نور منعکس شده یا عبوری توسط حسگر گرفته می شود تا اطلاعات فیزیولوژیکی بدن استخراج شود.

دارا بودن قابلیت حذف نور محیطی ، ماژول MAX30102 شامل الگوریتم های لغو نور محیطی برای به حداقل رساندن تداخل ناشی از منابع نور خارجی است که اندازه گیری دقیق را تضمین می کند.

مصرف انرژی کم: ماژول برای کارکرد با توان کم طراحی شده است و آن را برای دستگاه های پوشیدنی با باتری مناسب می کند.

دارا بودن رابط I2C
VIN: ورودی تغذیه اصلی 1.8-5 ولت
SCL: کلاک باس I2C
SDA: متصل به دیتا باس I2C
GND: سیم اتصال به زمین
INT: پین وقفه تراشه MAX30102
RD: پین منفی LED قرمز
IRD: پین منفی LED IR
GND: منفی زمین
پد 3 بیتی ریز موجود بر روی پشت ماژول : برای انتخاب سطح سطح pull-up، بسته به ولتاژ اصلی پین، 1.8v یا 3.3v را انتخاب کنید
ماژول MAX30102 در کاربردهایی مانند ردیاب‌های تجهیزات پوشیدنی ، دستگاه‌های مراقبت بر سلامت و تجهیزات پزشکی که در آن نظارت بر ضربان قلب و سطح اکسیژن خون مورد نیاز است، کاربرد دارد.
