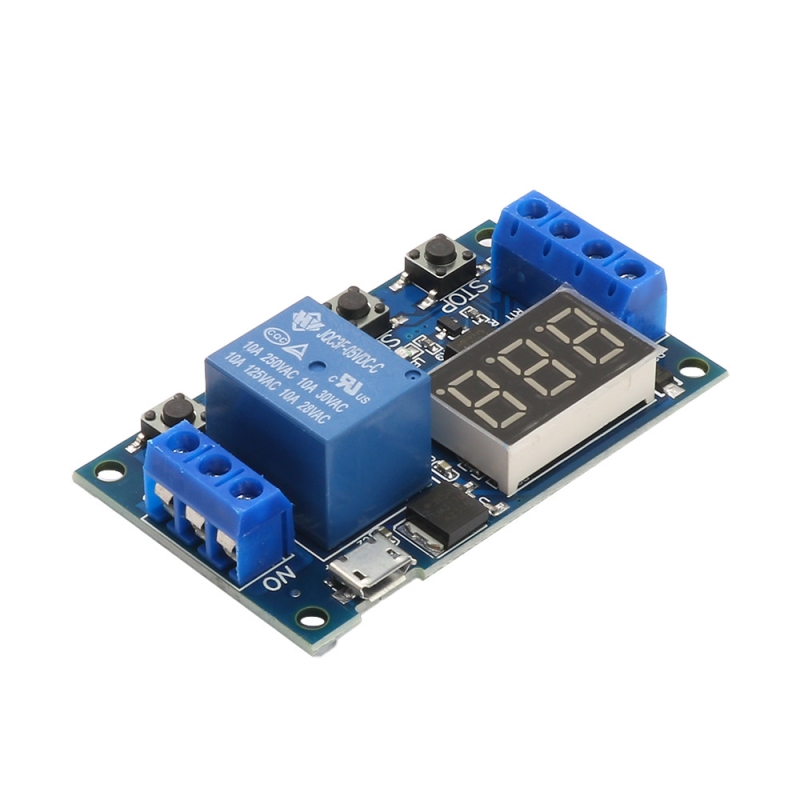

ماژول تایمر 30-6 ولت مدل JZ-801 قابل تنظیم

کنترل هوشمند و نمایشگر 3 رقمی و امکان تغذیه ورودی از طریق پورت Micro USB از ویژگی های جدید این ماژول است. استفاده از ورودی و خروجی ایزوله شده سبب شده تا توان مصرفی بهینه شود و علمکرد تایمر مختل نشود. همچنین بعد از خاموش کردن ماژول، آخرین تنظیمات انجام شده در حافظه می ماند. برای پمپ، انواع LED، چراغ و کنترل موتور قابل استفاده است. برای تنظیم پارامترهای سیستم اعم از مد کاری و مدت زمان OP,CL ومقدار LOP کلید SET را به مدت 3 ثانیه فشار داده تا مدهای کاری نشان داده شود با استفاده از کلیدهای UP و DOWN یک مد کاری را انتخاب می کنیم برای تعیین پارامتر بعدی نیز SET را به صورت لحظه ای فشار داده و به همان ترتیب مقداردهی می کنیم و اگر در مد مورد نظر CL ویا LOP مورد نیاز باشد نیز به همین ترتیب عمل می کنیم در نهایت بعد از تنظیمات لازم دکمه SET را به مدت 3 ثانیه فشار می دهیم تا تنظیمات مورد نظر پیکربندی شود.
برای اطلاع از مقدار پارامترهای سیستم یا مد تنظیم شده با فشار دادن لحظه ای کلید SET همه پارامترها به صورت پشت سر هم نمایش داده می شوند.

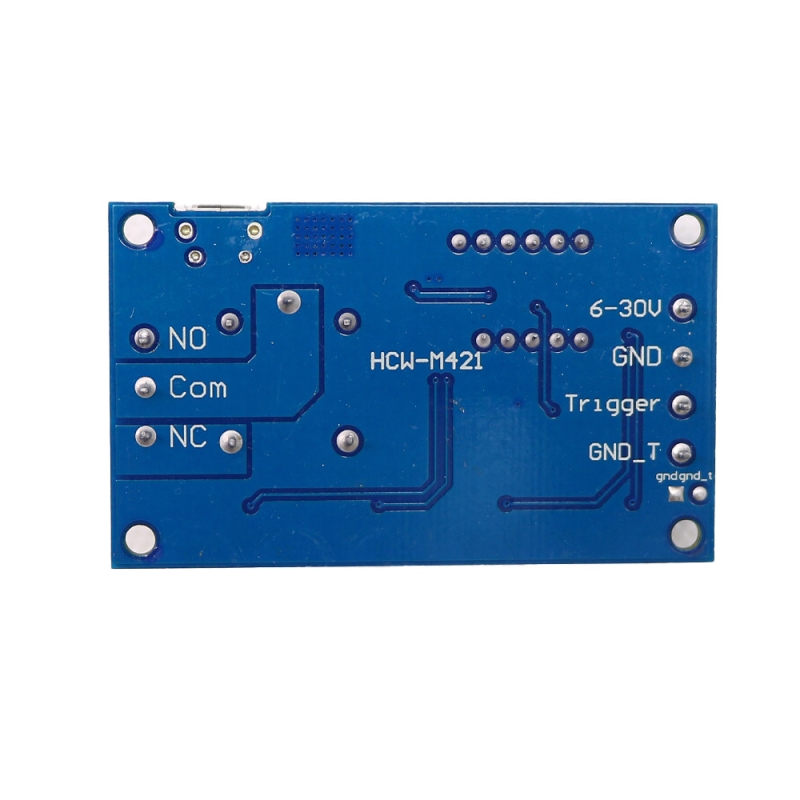

برای ایجاد سیگنال تحریک پایه مثبت سیگنال تحریک به منبعی در محدوده ولتاژ DC به اندازه 3 تا 24 ولت متصل شده و کافی است دو زمین مدار را به هم اتصال دهیم تا سیگنال تحریک ایجاد شود.

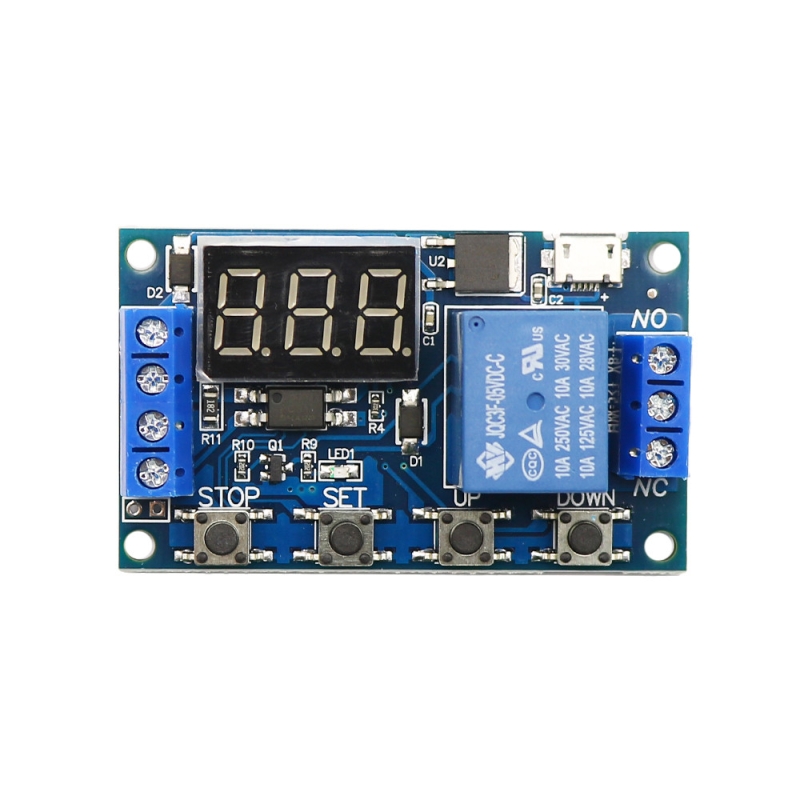

برای راحتی این مورد نیز در سمت چپ برد محلی برای اتصال دو زمین قرار داده شده که با گذاشتن یک سوییچ با هر بار زده کلید شدن یک سیگنال تحریک ایجاد می شود. ایجاد تریگر سطح بالا با استفاده از مشترک کردن زمین های ورودی و سیگنال تحریک باعث ایجاد خاصیت ضد نویز نیز می شود.
C-P بعد از پنج دقیقه بلا استفاده بودن سیستم، نمایشگر تایمر خاموش شده و سیستم یه کار عادی خود ادامه می دهد.
O-d با انتخاب این گزینه نمایشگر سیستم به حالت همیشه روشن به کار خود ادامه می دهد.
برای انتخاب بین دو حالت فوق کلید Stop را به مدت 2 ثانیه فشار می دهیم.

XXX 1 تا 999 ثانیه
XX.X 0.1 تا 99.9 ثانیه
X.X.X 1 تا 99 دقیقه
برای مثال برای مقداردهی زمان 3.2 ثانیه باید به صورت “03.2” و یا برای 2 دقیقه با “0.0.2.” مقداردهی کرد. برای تغییر ممیز در هنگام مقداردهی از کلید stop استفاده نمایید.
وظیفه اصلی کلید STOP توقف کلی سیستم به صورت اضطراری می باشد که دارای دو حالت می باشد.
ON حالت وصل شدن رله برای انجام تنظیمات لحاظ شده.
OFF رله قطع شده و به سیگنال تحریک پاسخی نمی دهد.
تنظیمات پارامترهای مورد نیاز پس از قطع منبع انرژی محفوظ مانده و نیازی به برنامه ریزی مجدد نیست.
مدهای کاری

P1: با اعمال سیگنال تحریک، رله به اندازه زمان OP وصل می شود.
P1.1: تحریک مجدد در زمان OP تاثیری در خروجی نخواهد داشت.
P1.2: تحریک مجدد باعث اتصال دوباره رله می شود.
P1.3: تحریک مجدد باعث قطع رله و توقف تایمر می شود.
P1.4: اتصال رله در لحظه راه اندازی بدون اعمال سیگنال تحریک
P2.1: با اعمال سیگنال تحریک تا سپری شدن زمان CL رله قطع می ماند و به مدت زمان OP می شود(بدون تکرار)
P2.2: با اعمال سیگنال مجدد در حین کارکرد دستگاه دوباره از ابتدا عملیت اتصال رله به مدت زمان OP و قطع رله به مدت زمان CL را انجام می دهد.(بدون تکرار)
P3.1: با اعمال سیگنال تحریک، رله به مدت زمان OP وصل شده و به مدت CL قطع می شود و این روند با مقدار مشخص LOP تکرار می شود.
P3.2: بدون نیاز به سیگنال تحریک با راه اندازی دستگاه رله به مدت OP وصل شده و به مدت CL قطع می شود و این روند با مقدار مشخص LOP تکرار می شود.
P4: با اعمال مجدد سیگنال تحریک در مدت زمان OP تایمر ریست شده و رله به مدت زمان OP وصل می ماند.
