توضیحات

مشخصات فنی محصول

مشخصات فنی محصول

نام قطعه

ماژول تایمر قابل تنظیم 12 تا 24 ولت

ولتاژ کاری

5 تا 36 ولت

جریان

50mA

اندازه

60×34.5x12mm

خروجی با توان

400W (5 تا 36 ولت DC با جریان دهی 15A در شرایط دمای اتاق)

توضیحات

مشخصات

ولتاژ کاری 5 تا 36 ولت
منبع سیگنال تحریک High برابر است با 3 تا 24 ولت DC
جریان 50mA
جریان (idle) 20mA
محدوده دمایی 40- تا 85
اندازه 60×34.5x12mm
محدوده اندازه گیزی زمان 0.1 ثانیه تا 999 دقیقه
خروجی با توان 400W (5 تا 36 ولت DC با جریان دهی 15A در شرایط دمای اتاق)
دارای ایزولاسیون سیگنال توسط اپتوکوپلر برای جلوگیری از نویز
حفاظت در مقابل اتصال کوتاه و پلاریته معکوس
نحوه استفاده

OP زمان وصل بودن رله
CL زمان قطع بودن رله
LOP تعداد تکرار عملیات
مدهای کاری

P1.1 با اعمال سیگنال تحریک رله به مدت OP ثانیه وصل می ماند و سپس قطع می شود. اعمال سیگنال تحریک مجدد اعتباری ندارد و تغییری ایجاد نمی کند.

P1.2 با اعمال هر سیگنال تحریک تایمر ریست می شود.

P1.3 با اعمال هر تریگر رله قطع و تایمر متوقف و ریست می شود

P2 با اعمال سیگنال تحریک به مدت زمان CL رله قطع بوده و سپس به اندازه OP وصل می شود و بعد از اتمام زمان OP رله قطع می شود.

P3.1 با اعمال سیگنال تحریک رله به مدت OP وصل شده و سپس به مدت CL قطع می شود و این عملیات به صورت حلقه ای تکرار می شود که تعداد تکرار بوسیله پارامتر LOP قابل تنظیم می باشد.

P3.2 با روشن شدن سیستم بدون نیاز به سیگنال تحریک مراحل فوق انجام می گیرد.

P4 تایمر با سیگنال تحریک شروع به کار کرده و رله وصل می شود و تا زمانی که سیگنال تحریک اعمال شود تایمر زمان OP ریست می شود. در صورتی که تا زمان پایان OP سیگنال تحریکی اعمال نشود رله قطع و برای وصل منتظر سیگنال تحریک می ماند.

مدهای ذخیره انرژی

C-P بعد از پنج دقیقه بلا استفاده بودن سیستم، نمایشگر تایمر خاموش شده و سیستم یه مار عادی خود ادامه می دهد.

O-d با انتخاب این گزینه نمایشگر سیستم به حالت همیشه روشن به کار خود ادامه می دهد.

برای انتخاب بین دو حالت فوق کلید Stop را به مدت 2 ثانیه فشار می دهیم.

برای مثال برای مقداردهی زمان 3.2 ثانیه باید به صورت “03.2” و یا برای 2 دقیقه با “0.0.2.” مقداردهی کرد.

-عملکرد Stop

وظیفه اصلی کلید توقف کلی سیستم به صورت اضطراری می باشد که دارای دو حالت می باشد

ON حالت وصل شدن رله برای انجام تنظیمات لحاظ شده

OFF رله قطع شده و به سیگنال تحریک پاسخی نمی دهد

تنظیمات پارامترهای مورد نیاز پس از قطع منبع انرژی محفوظ مانده و نیازی به برنامه ریزی مجدد نیست

به علت استفاده از تکنولوژی MOS سیستم طول عمر بالای دارد و تلفات در کمترین حد می باشد همچنین قدرت سوییچنگ بالایی در خروجی ارائه می دهد.

تنظیمات پارامترهای تایمر

برای تنظیم پارامترهای سیستم اعم از مد کاری و مدت زمان OP,CL ومقدار LOP کلید SET را به مدت 3 ثانیه فشار داده تا مدهای کاری نشان داده شود با استفاده از کلیدهای UP و DOWN یک مد کاری را انتخاب می کنیم برای تعیین پارامتر بعدی نیز SET را به صورت لحظه ای فشار داده و به همان ترتیب مقداردهی می کنیم و اگر در مد مورد نظر CL ویا LOP مورد نیاز باشد نیز به همین ترتیب عمل می کنیم در نهایت بعد از تنظیمات لازم دکمه SET را به مدت 3 ثانیه فشار می دهیم تا تنظیمات مورد نظر پیکربندی شود.

برای اطلاع از مقدار پارامترهای سیستم یا مد تنظیم شده با فشار دادن لحظه ای کلید SET همه پارامترها به صورت پشت سر هم نمایش داده می شوند.

برای ایجاد سیگنال تحریک پایه مثبت سیگنال تحریک به منبعی در محدوده ولتاژ DC به اندازه 3 تا 24 ولت متصل شده و کافی است دو زمین مدار را به هم اتصال دهیم تا سیگنال تحریک ایجاد شود.

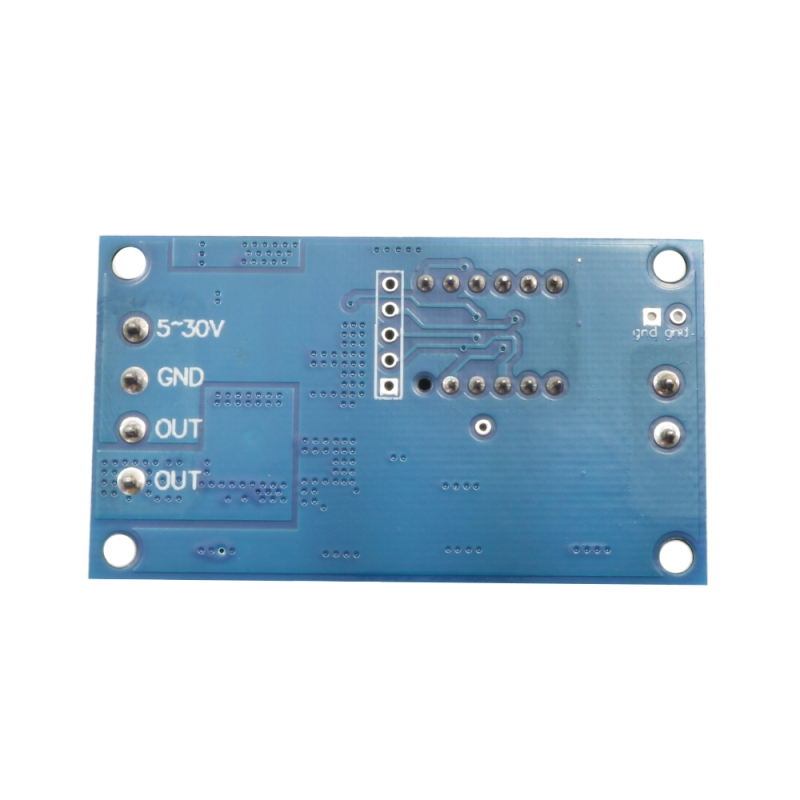

برای راحتی این مورد نیز در سمت چپ برد محلی برای اتصال دو زمین قرار داده شده که با گذاشتن یک سوییچ با هر بار زده کلید شدن یک سیگنال تحریک ایجاد می شود. ایجاد تریگر سطح بالا با استفاده از مشترک کردن زمین های ورودی و سیگنال تحریک باعث ایجاد خاصیت ضد نویز نیز می شود.
