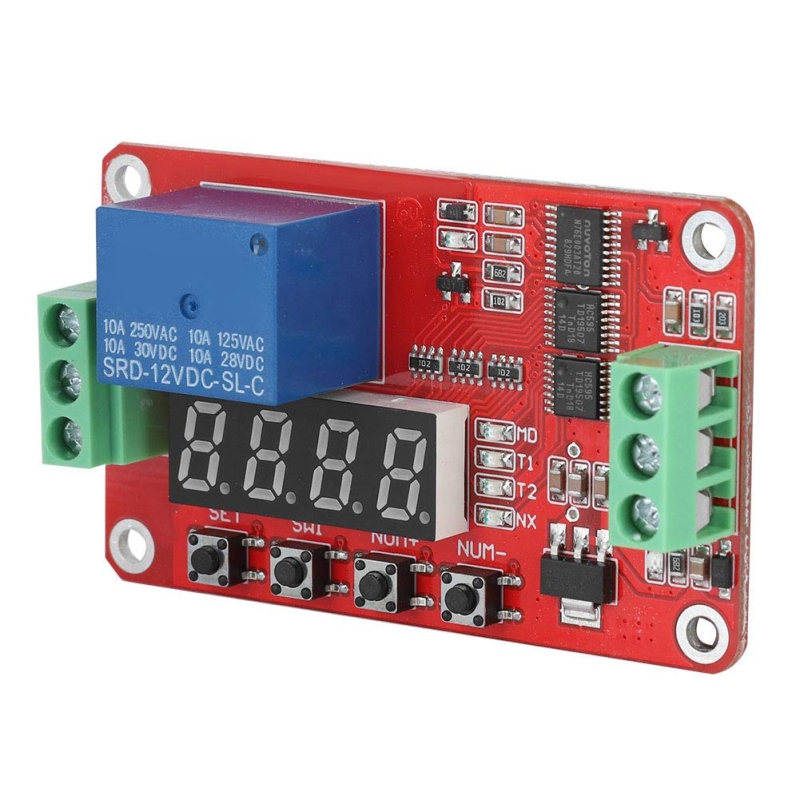

FRM01 Multipurpose 12V Repetitive Timer Module ماژول تایمر تکرارشونده 12 ولت چند منظوره FRM01

ماژول کنترل رله FRM01 یک ماژول کنترل چندکاره است که شامل 18 تابع قابل برنامه ریزی بوده که با دو تایمر جداگانه که می‌توان آن‌ها را از 0.1 ثانیه تا 270 ساعت تنظیم کرد، حلقه بی‌نهایت یا تعداد مشخصی از دوره‌ها و قابلیت فعال‌ سازی رویداد با سیگنال بالا از قابلیت های این ماژول می باشد.

مشخصات

ولتاژ کاری: 12 ولت DC
جریان: 10 آمپر
ولتاژ سوئیچینگ AC: حداکثر 250 ولت
ولتاژ سوئیچینگ DC: حداکثر 30 ولت
18 تابع قابل برنامه‌ریزی توسط کاربر

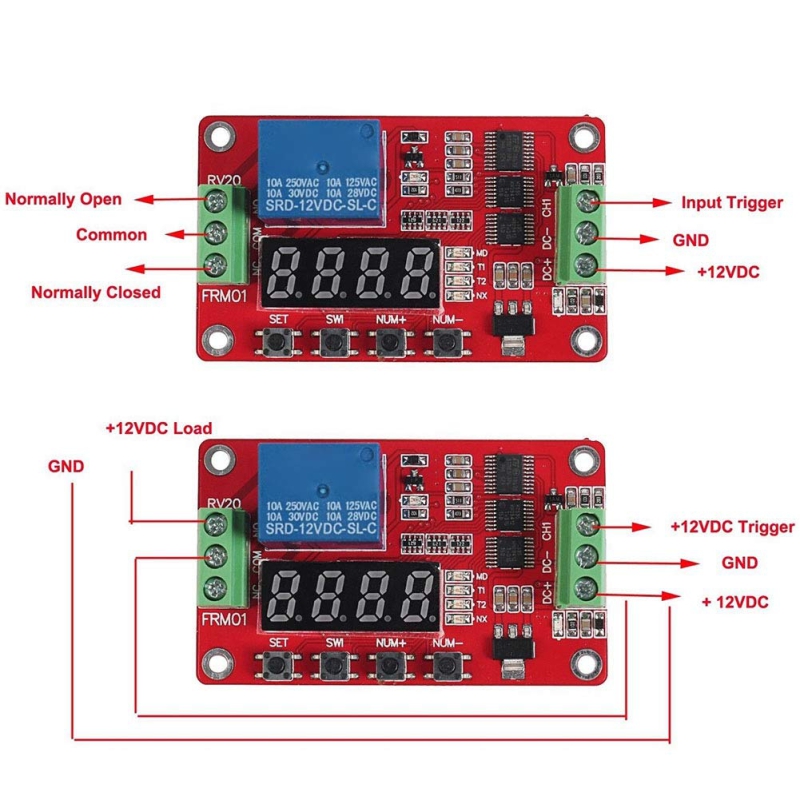

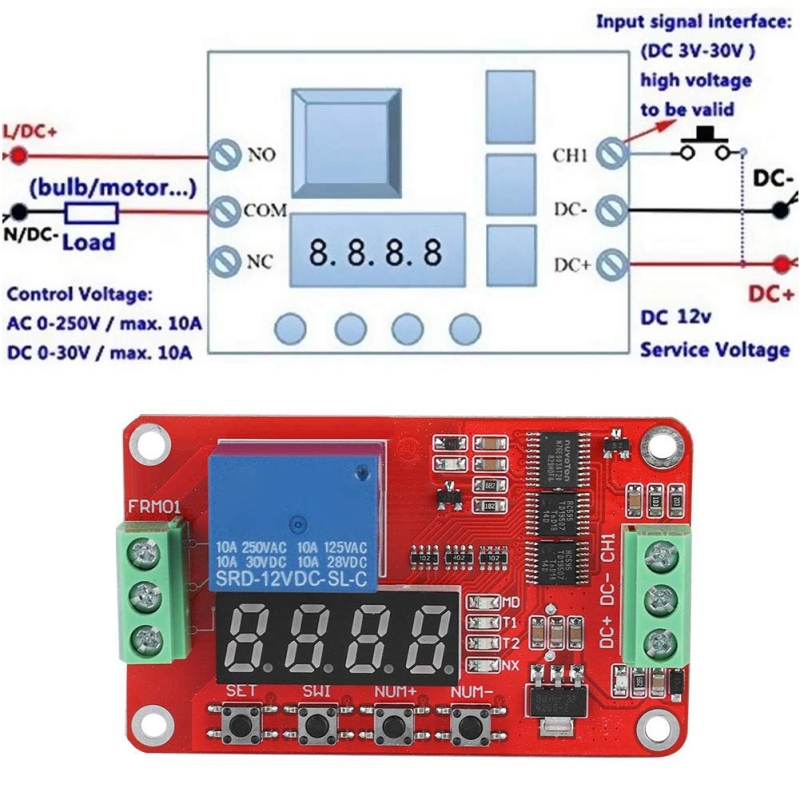

رابط 3 سیمی برای ورودی و خروجی

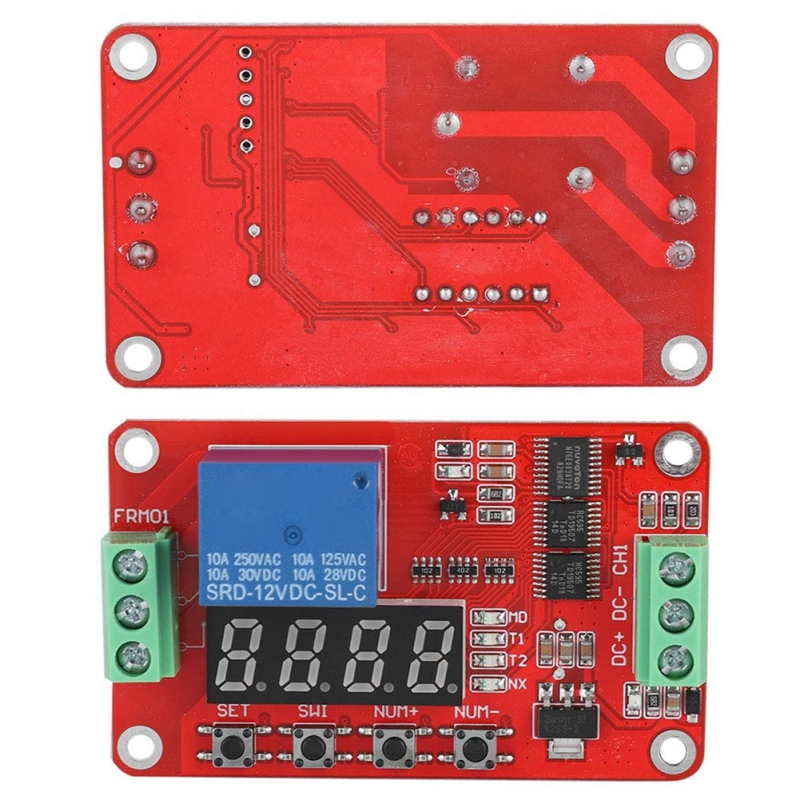

ابعاد: 68 میلیمتر × 42 میلیمتر

بررسی حالت های مختلف ماژول FRM01

حالت 1: وقتی برق تغذیه می‌شود، CH1 به حالت پایین در می‌آید، T1 (تایمر 1) شروع به شمارش می‌کند، بعد از رسیدن T1 به 0، CH1 به حالت بالا تغییر می‌کند.
حالت 2: وقتی برق تغذیه می‌شود، CH1 به حالت بالا در می‌آید، T1 (تایمر 1) شروع به شمارش می‌کند، بعد از رسیدن T1 به 0، CH1 به حالت پایین تغییر می‌کند.
حالت 3: وقتی برق تغذیه می‌شود، CH1 به حالت پایین در می‌آید، T1 (تایمر 1) شروع به شمارش می‌کند، بعد از رسیدن T1 به 0، CH1 به حالت بالا تغییر می‌کند. سپس T2 (تایمر 2) شروع به شمارش می‌کند، بعد از رسیدن T2 به 0، CH1 به حالت پایین تغییر می‌کند.
حالت 4: وقتی برق تغذیه می‌شود، CH1 به حالت بالا در می‌آید، T1 (تایمر 1) شروع به شمارش می‌کند، بعد از رسیدن T1 به 0، CH1 به حالت بالا تغییر می‌کند. سپس T2 (تایمر 2) شروع به شمارش می‌کند، بعد از رسیدن T2 به 0، CH1 به حالت بالا تغییر می‌کند.

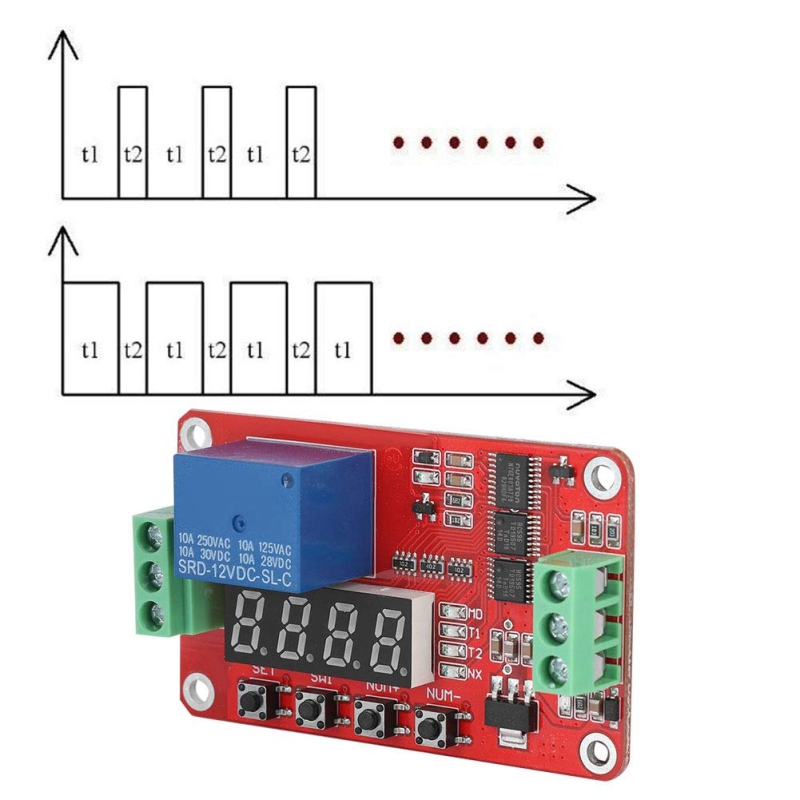

حالت 5: وقتی برق تغذیه می‌شود، CH1 به حالت پایین در می‌آید، T1 (تایمر 1) شروع به شمارش می‌کند، بعد از رسیدن T1 به 0، CH1 به حالت پایین تغییر می‌کند. سپس T2 (تایمر 2) شروع به شمارش می‌کند، بعد از رسیدن T2 به 0، CH1 به حالت پایین تغییر می‌کند. این فرایند تکرار می‌شود.
حالت 6: وقتی برق تغذیه می‌شود، CH1 به حالت بالا در می‌آید، T1 (تایمر 1) شروع به شمارش می‌کند، بعد از رسیدن T1 به 0، CH1 به حالت پایین تغییر می‌کند. سپس T2 (تایمر 2) شروع به شمارش می‌کند، بعد از رسیدن T2 به 0، CH1 به حالت بالا تغییر می‌کند. این فرایند تکرار می‌شود.
حالت 7: وقتی برق تغذیه می‌شود، CHI1 به حالت پایین در می‌آید، T1 (تایمر 1) شروع به شمارش می‌کند، بعد از رسیدن T1 به 0، CH1 به حالت بالا تغییر می‌کند، T2 (تایمر 2) سپس شروع به شمارش می‌کند، بعد از رسیدن T2 به 0، CH1 به حالت پایین تغییر می‌کند. این فرایند به تعداد مشخصی بار تکرار می‌شود که توسط تابع NX تنظیم شده است.
حالت 8: وقتی برق تغذیه می‌شود، CH1 به حالت بالا در می‌آید، T1 (تایمر 1) شروع به شمارش می‌کند، بعد از رسیدن T1 به 0، CH1 به حالت پایین تغییر می‌کند، T2 (تایمر 2) سپس شروع به شمارش می‌کند، بعد از رسیدن T2 به 0، CH1 به حالت بالا تغییر می‌کند. این فرایند به تعداد مشخصی بار تکرار می‌شود که توسط تابع NX تنظیم شده است.
حالت 9: در حالی که برق تغذیه شده است، سیگنال سطح بالا می‌تواند ارسال شود که CH1 را به حالت بالا تغییر دهد، سیگنال سطح بالای دیگری نیز می‌تواند ارسال شود تا CH1 را به حالت پایین تنظیم کند.
حالت 10: در حالی که برق تغذیه شده است، سیگنال سطح بالا می‌تواند اعمال شود تا CH1 را به حالت بالا تنظیم کند. T1 (تایمر 1) شروع به شمارش می‌کند و بعد از رسیدن به صفر، CH1 به حالت پایین تنظیم می‌شود.
حالت 11: وقتی برق تغذیه می‌شود، CH1 به حالت پایین در می‌آید، سیگنال سطح بالا می‌تواند ارسال شود که باعث شمارش معکوس T1 (تایمر 1) شود و بعد از رسیدن T1 به 0، CH1 به حالت بالا تنظیم می‌شود، ارسال سیگنال سطح بالا در حالت CH1 بالا، CH1 را به حالت پایین تنظیم می‌کند و باعث شمارش معکوس T1 می‌شود.
حالت 12: وقتی برق تغذیه می‌شود، CH1 به حالت پایین در می‌آید، سیگنال سطح بالا CH1 را به حالت بالا تغییر داده و شمارش معکوس T1 (تایمر 1) را آغاز می‌کند، بعد از رسیدن T1 به 0، CH1 به حالت پایین تغییر می‌کند.
حالت 13: وقتی برق تغذیه می‌شود، CH1 به حالت پایین در می‌آید، T1 (تایمر 1) شروع به شمارش می‌کند، وقتی T1 به 0 می‌رسد، CH1 به حالت بالا تغییر می‌کند و T2 (تایمر 2) شروع به شمارش می‌کند. وقتی T2 به 0 می‌رسد، CH1 به حالت پایین می‌روید.
حالت 14: وقتی برق تغذیه می‌شود، CH1 به حالت پایین در می‌آید، سیگنال سطح بالا CH1 را به حالت بالا تغییر می‌دهد و T1 (تایمر 1) شروع به شمارش می‌کند، بعد از رسیدن T1 به 0، CH1 به حالت پایین می‌روید و T2 (تایمر 2) شروع به شمارش می‌کند، بعد از رسیدن T2 به 0، CH1 به حالت بالا می‌روید.
حالت 15: وقتی برق تغذیه می‌شود، CH1 به حالت پایین در می‌آید، سیگنال سطح بالا T1 (تایمر 1) را آغاز می‌کند، وقتی T1 به 0 می‌رسد، CH1 به حالت بالا می‌روید و T2 (تایمر 2) شروع به شمارش می‌کند، وقتی T2 به 0 می‌رسد، CH1 به حالت پایین می‌روید و فرآیند تکرار می‌شود.
حالت 16: وقتی برق تغذیه می‌شود، CH1 به حالت پایین در می‌آید، سیگنال سطح بالا CH1 را به حالت بالا تغییر می‌دهد و T1 (تایمر 1) را آغاز می‌کند، وقتی T1 به 0 می‌رسد،CH1 به حالت پایین می‌روید و T2 شروع می‌شود. وقتی T2 به 0 می‌رسد، CH1 را به حالت بالا تنظیم می‌کند و فرآیند تکرار می‌شود.
حالت 17: وقتی برق تغذیه می‌شود، CH1 به حالت پایین در می‌آید، سیگنال سطح بالا T1 (تایمر 1) را آغاز می‌کند، وقتی T1 به 0 می‌رسد، CH1 به حالت بالا می‌روید و T2 (تایمر 2)
حالت 18: وقتی برق تغذیه می‌شود، CH1 به حالت پایین در می‌آید، سیگنال سطح بالا CH1 را به حالت بالا تغییر می‌دهد و T1 (تایمر 1) را آغاز می‌کند، وقتی T1 به 0 می‌رسد، CH1 به حالت پایین می‌روید و T2 (تایمر 2) شروع به شمارش می‌کند. وقتی T2 به 0 می‌رسد، CH1 به حالت بالا تنظیم می‌شود و فرآیند به تعداد مشخصی بار تکرار می‌شود که توسط پارامتر NX تنظیم شده است.
