نمایش 1–12 از 26 نتیجه

ماژول و قطعات الکترونیکی

ماژول ساعت دقیق DS3231 MODULE با رابط I2C

3 موجود در انبار

۷۳,۳۰۰ تومان
شما سود میکنید
Name

DS3231

Industrial

-40°C to +85°C

Digital Temp Sensor Output

±3°C Accuracy

Descriptions

آی سی DS3231 تکمیل شده و پیشرفته ترDS1307 بوده که علاوه بر امکاناتDS1307 از دقت بالاتر، در نظرگرفتن پین ریست و نیز قابل برنامه ریزی 2زمان مختلف به منظور تنظیم آلارم است. ولتاژ کاری ماژول ساعت فوق دقیق DS3231 3.3 بوده و از باتری بک آپ و جریان مصرفی بسیار پایین استفاده می کند. در واقع ماژول ساعت فوق دقیق DS3231 ساعت زمان واقعی real time clock(RTC) بوده که از پروتکل سریالI2C پشتیبانی می کند. کارکرد ماژول ساعت فوق دقیق DS3231 براساس کدهای binary coded decimalکه اصطلاحا کدBCD نامیده می شود، است.
باتری بک آپ قرار گرفته بر روی ماژول ساعت فوق دقیق DS3231 زمانیکه برق در دسترس نیست باعث جلوگیری از عقب افتادن زمان خواهد شد. منبع کلاک این آی سی از یک کریستال ساعت به فرکانس 32.768KHZاستفاده می کند. این آی سی قابل کارکرد در دو حالت24ساعته و12ساعته AM/PM را دارد همچنین علاوه بر ساعت بصورت ثانیه، دقیقه، ساعت امکان ذخیره تاریخ بصورت روز، هفته، ماه، سال را نیز دارد. در ضمن اطلاعات نوشته شده بر روی این آی سی تا سال2100 برنامه ریزی شده است.
The DS3231 is a low-cost, extremely accurate I²C real-time clock (RTC) with an integrated temperature-compensated crystal oscillator (TCXO) and crystal. The device incorporates a battery input, and maintains accurate timekeeping when main power to the device is interrupted. The integration of the crystal resonator enhances the long-term accuracy of the device as well as reduces the piece-part count in a manufacturing line. The DS3231 is available in commercial and industrial temperature ranges, and is offered in a 16-pin, 300-mil SO package.

The RTC maintains seconds, minutes, hours, day, date, month, and year information. The date at the end of the month is automatically adjusted for months with fewer than 31 days, including corrections for leap year. The clock operates in either the 24-hour or 12-hour format with an active-low AM/PM indicator. Two programmable time-of-day alarms and a programmable square-wave output are provided. Address and data are transferred serially through an I²C bidirectional bus.

A precision temperature-compensated voltage reference and comparator circuit monitors the status of VCC to detect power failures, to provide a reset output, and to automatically switch to the backup supply when necessary. Additionally, the active-low RST pin is monitored as a pushbutton input for generating a µP reset.

ماژول ساعت با تراشه DS1307 و رابط I2C TINY RTC MODULE

3 موجود در انبار

۳۱,۹۰۰ تومان
شما سود میکنید
نام قطعه

DS1307

رابط

2 سیمه I2C

حافظه غیر فرار در دسترس

56 بایت

ابعاد

2.8 در 2.8 سانتی متر

توضیحات

کاربردDS1307 محصول dallas محاسبه و نگهداری زمان واقعی real time clock میباشد. این ماژول میتواند ساعت، دقیقه، ثانیه، روز، ماه، سال و ایام هفته را نگهداری و پردازش کند. این ماژول از طریق ارتباط 2 سیمه I2C به آردوینو متصل میشود. بر روی این ماژول علاوه بر RTC ، یک EEPROM سریال به شماره 24C32 با حافظه 32 کیلوبیت تعبیه شده که از طریق رابط I2C مشترک میتوان به آن دسترسی داشت.
رابط 2 سیمه I2C
نگهداری ساعت ، دقیقه ، ثانیه
نگهداری روز ، ماه ، سال
تصحیح تقویم بر اساس سالهای کبیسه
محاسبه تقویم تا سال 2100 میلادی
محاسبه خودکار ماههای کمتر از 31 روز
56 بایت حافظه غیر فرار در دسترس
جریان مصرفی باطری backup کمتر از 500nA
امکان دسترسی به EEPROM سریال
ابعاد 2.8 در 2.8 سانتی متر

ماژول اولتراسونیک سنجش مسافت SRF05

3 موجود در انبار

۷۷,۴۰۰ تومان
شما سود میکنید
نام قطعه

SRF05

ولتاژ کاری

5VDC

جریان مصرفی استاتیک

<2mA

زاویه سنسور

<15 درجه

سیگنال خروجی

سیگنال فرکانس الکتریکی high level 5V, low level 0V

مسافت قابل سنجش

2cm تا 450cm

دقت

2cm

سیگنال تریگر ورودی

10us TTL ایمپالس

سیگنال اکو

خروجی سیگنال TTL PWL

توضیحات

SRF05 یک فاصله سنج اولتراسونیک بوده و با استفاده از این ماژول قادر خواهید بود فاصله دقیق یک مانع را مشخص نمایید. این ماژول به نوعی مدل تکامل یافته SRF04 است. در این ماژول انعطاف طراحی بالا رفته و برد مفید فاصله سنجی ارتقاء یافته است.
SRF05 با SRF04 کاملا تطابق داشته و برد آن از 3 متر به 4 متر افزایش یافته است. برای صرفه جویی در پایه های I/O ی میکروکنترلر یا هر سیستم میزبان دیگر امکان جدیدی در SRF05 تعریف شده است. در این حالت میتوانید از طریق یک پایه پالس تریگر را ارسال و سیگنال اکو را دریافت کنید.

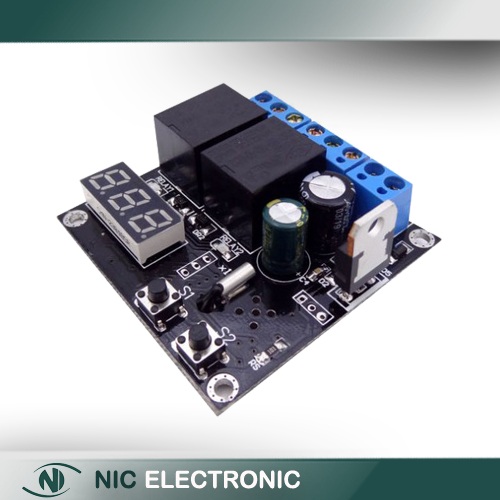

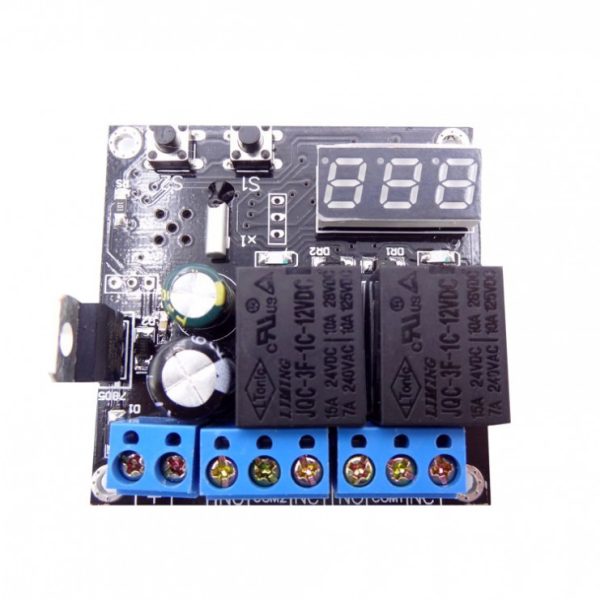

ماژول تایمر دیجیتال 2 رله مدل DGI_TAB

ناموجود

تماس بگیرید
شما سود میکنید
نام قطعه

DGI_TAB

تغذیه مدار

12 ولت DC

جریان خروجی هر رله

A 10

ابعاد برد

55*55mm

حداکثر جریان مصرفی

120mA

توضیحات (Description)

تایمر دیجیتال مدل DGI_TAB تایمری با دقت بالا و ثبات در تکرار را دارا میباشد، برنامه ریزی هر رله مجزا از هم بوده و به صورت مکرر (فلاشر) در حال تکرار میباشد.

دارای یک نمایشگر 7 سگمنتی با طول عمر بالا هست که زمان باقی مانده تا تغییر وضعیت هر رله را به صورت مجزا نمایش میدهد.

تنظیمات زمانی به صورت (ثانیه _ دقیقه _ ساعت) از 1 تا 999

ویژگی ها

دارای 2 رله که هر رله به صورت مجزا برنامه ریزی میشود
نمایشگر 7 سگمنتی با طول عمر بالا
دقت در ثبات تکرار
تنظیم بازه زمانی به صورت ثانیه یا دقیقه یا ساعت از 1 – 999 (هم مدت زمان روشن ماندن هم مدت
زمان خاموش ماندن _ هر دو به صورت مجزا)
دارای LED نشانگر وضعیت رله
حفاظت از ورودی تغذیه
حفظ تنظیمات در صورت قطع تغذیه
حداقل مدت زمان قابل تنظیم (001)
حداکثر مدت زمان قابل تنظیم (999)

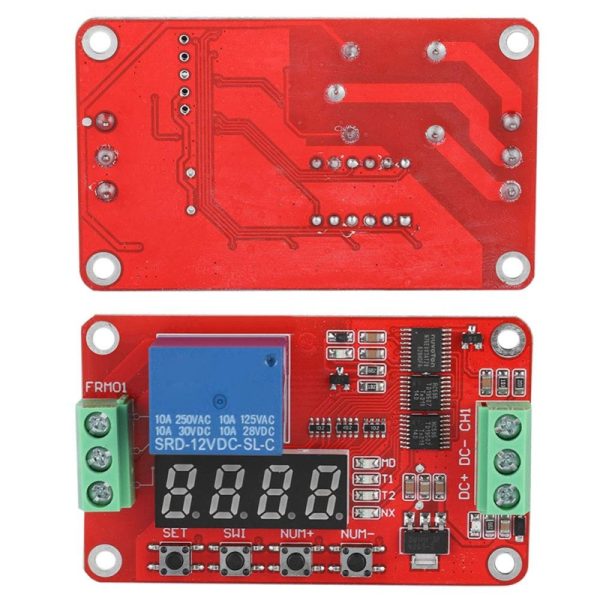

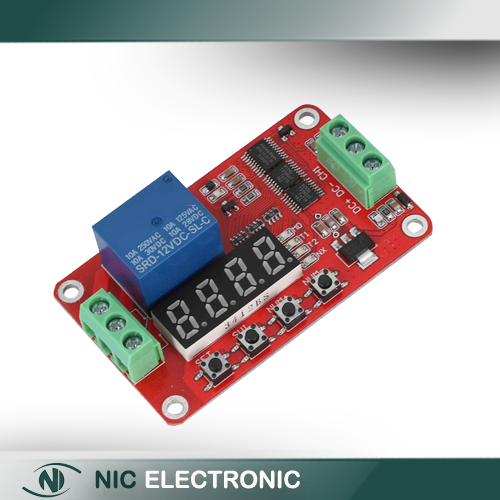

ماژول تایمر تکرارشونده 12 ولت چند منظوره FRM01

ناموجود

تماس بگیرید
شما سود میکنید
نام قطعه

FRM01

ولتاژ کاری

12 ولت DC

جریان

10 آمپر

ولتاژ سوئیچینگ AC

حداکثر 250 ولت

ولتاژ سوئیچینگ DC

حداکثر 30 ولت

ابعاد

68 میلیمتر × 42 میلیمتر

توضیحات (Description)

ماژول کنترل رله FRM01 یک ماژول کنترل چندکاره است که شامل 18 تابع قابل برنامه ریزی بوده که با دو تایمر جداگانه که می‌توان آن‌ها را از 0.1 ثانیه تا 270 ساعت تنظیم کرد، حلقه بی‌نهایت یا تعداد مشخصی از دوره‌ها و قابلیت فعال‌ سازی رویداد با سیگنال بالا از قابلیت های این ماژول می باشد.

مشخصات

ولتاژ کاری: 12 ولت DC
جریان: 10 آمپر
ولتاژ سوئیچینگ AC: حداکثر 250 ولت
ولتاژ سوئیچینگ DC: حداکثر 30 ولت
18 تابع قابل برنامه‌ریزی توسط کاربر
رابط 3 سیمی برای ورودی و خروجی
ابعاد: 68 میلیمتر × 42 میلیمتر

بررسی حالت های مختلف ماژول FRM01

حالت 1: وقتی برق تغذیه می‌شود، CH1 به حالت پایین در می‌آید، T1 (تایمر 1) شروع به شمارش می‌کند، بعد از رسیدن T1 به 0، CH1 به حالت بالا تغییر می‌کند.
حالت 2: وقتی برق تغذیه می‌شود، CH1 به حالت بالا در می‌آید، T1 (تایمر 1) شروع به شمارش می‌کند، بعد از رسیدن T1 به 0، CH1 به حالت پایین تغییر می‌کند.
حالت 3: وقتی برق تغذیه می‌شود، CH1 به حالت پایین در می‌آید، T1 (تایمر 1) شروع به شمارش می‌کند، بعد از رسیدن T1 به 0، CH1 به حالت بالا تغییر می‌کند. سپس T2 (تایمر 2) شروع به شمارش می‌کند، بعد از رسیدن T2 به 0، CH1 به حالت پایین تغییر می‌کند.
حالت 4: وقتی برق تغذیه می‌شود، CH1 به حالت بالا در می‌آید، T1 (تایمر 1) شروع به شمارش می‌کند، بعد از رسیدن T1 به 0، CH1 به حالت بالا تغییر می‌کند. سپس T2 (تایمر 2) شروع به شمارش می‌کند، بعد از رسیدن T2 به 0، CH1 به حالت بالا تغییر می‌کند.
حالت 5: وقتی برق تغذیه می‌شود، CH1 به حالت پایین در می‌آید، T1 (تایمر 1) شروع به شمارش می‌کند، بعد از رسیدن T1 به 0، CH1 به حالت پایین تغییر می‌کند. سپس T2 (تایمر 2) شروع به شمارش می‌کند، بعد از رسیدن T2 به 0، CH1 به حالت پایین تغییر می‌کند. این فرایند تکرار می‌شود.
حالت 6: وقتی برق تغذیه می‌شود، CH1 به حالت بالا در می‌آید، T1 (تایمر 1) شروع به شمارش می‌کند، بعد از رسیدن T1 به 0، CH1 به حالت پایین تغییر می‌کند. سپس T2 (تایمر 2) شروع به شمارش می‌کند، بعد از رسیدن T2 به 0، CH1 به حالت بالا تغییر می‌کند. این فرایند تکرار می‌شود.
حالت 7: وقتی برق تغذیه می‌شود، CHI1 به حالت پایین در می‌آید، T1 (تایمر 1) شروع به شمارش می‌کند، بعد از رسیدن T1 به 0، CH1 به حالت بالا تغییر می‌کند، T2 (تایمر 2) سپس شروع به شمارش می‌کند، بعد از رسیدن T2 به 0، CH1 به حالت پایین تغییر می‌کند. این فرایند به تعداد مشخصی بار تکرار می‌شود که توسط تابع NX تنظیم شده است.
حالت 8: وقتی برق تغذیه می‌شود، CH1 به حالت بالا در می‌آید، T1 (تایمر 1) شروع به شمارش می‌کند، بعد از رسیدن T1 به 0، CH1 به حالت پایین تغییر می‌کند، T2 (تایمر 2) سپس شروع به شمارش می‌کند، بعد از رسیدن T2 به 0، CH1 به حالت بالا تغییر می‌کند. این فرایند به تعداد مشخصی بار تکرار می‌شود که توسط تابع NX تنظیم شده است.
حالت 9: در حالی که برق تغذیه شده است، سیگنال سطح بالا می‌تواند ارسال شود که CH1 را به حالت بالا تغییر دهد، سیگنال سطح بالای دیگری نیز می‌تواند ارسال شود تا CH1 را به حالت پایین تنظیم کند.
حالت 10: در حالی که برق تغذیه شده است، سیگنال سطح بالا می‌تواند اعمال شود تا CH1 را به حالت بالا تنظیم کند. T1 (تایمر 1) شروع به شمارش می‌کند و بعد از رسیدن به صفر، CH1 به حالت پایین تنظیم می‌شود.
حالت 11: وقتی برق تغذیه می‌شود، CH1 به حالت پایین در می‌آید، سیگنال سطح بالا می‌تواند ارسال شود که باعث شمارش معکوس T1 (تایمر 1) شود و بعد از رسیدن T1 به 0، CH1 به حالت بالا تنظیم می‌شود، ارسال سیگنال سطح بالا در حالت CH1 بالا، CH1 را به حالت پایین تنظیم می‌کند و باعث شمارش معکوس T1 می‌شود.
حالت 12: وقتی برق تغذیه می‌شود، CH1 به حالت پایین در می‌آید، سیگنال سطح بالا CH1 را به حالت بالا تغییر داده و شمارش معکوس T1 (تایمر 1) را آغاز می‌کند، بعد از رسیدن T1 به 0، CH1 به حالت پایین تغییر می‌کند.
حالت 13: وقتی برق تغذیه می‌شود، CH1 به حالت پایین در می‌آید، T1 (تایمر 1) شروع به شمارش می‌کند، وقتی T1 به 0 می‌رسد، CH1 به حالت بالا تغییر می‌کند و T2 (تایمر 2) شروع به شمارش می‌کند. وقتی T2 به 0 می‌رسد، CH1 به حالت پایین می‌روید.
حالت 14: وقتی برق تغذیه می‌شود، CH1 به حالت پایین در می‌آید، سیگنال سطح بالا CH1 را به حالت بالا تغییر می‌دهد و T1 (تایمر 1) شروع به شمارش می‌کند، بعد از رسیدن T1 به 0، CH1 به حالت پایین می‌روید و T2 (تایمر 2) شروع به شمارش می‌کند، بعد از رسیدن T2 به 0، CH1 به حالت بالا می‌روید.
حالت 15: وقتی برق تغذیه می‌شود، CH1 به حالت پایین در می‌آید، سیگنال سطح بالا T1 (تایمر 1) را آغاز می‌کند، وقتی T1 به 0 می‌رسد، CH1 به حالت بالا می‌روید و T2 (تایمر 2) شروع به شمارش می‌کند، وقتی T2 به 0 می‌رسد، CH1 به حالت پایین می‌روید و فرآیند تکرار می‌شود.
حالت 16: وقتی برق تغذیه می‌شود، CH1 به حالت پایین در می‌آید، سیگنال سطح بالا CH1 را به حالت بالا تغییر می‌دهد و T1 (تایمر 1) را آغاز می‌کند، وقتی T1 به 0 می‌رسد،CH1 به حالت پایین می‌روید و T2 شروع می‌شود. وقتی T2 به 0 می‌رسد، CH1 را به حالت بالا تنظیم می‌کند و فرآیند تکرار می‌شود.
حالت 17: وقتی برق تغذیه می‌شود، CH1 به حالت پایین در می‌آید، سیگنال سطح بالا T1 (تایمر 1) را آغاز می‌کند، وقتی T1 به 0 می‌رسد، CH1 به حالت بالا می‌روید و T2 (تایمر 2)
حالت 18: وقتی برق تغذیه می‌شود، CH1 به حالت پایین در می‌آید، سیگنال سطح بالا CH1 را به حالت بالا تغییر می‌دهد و T1 (تایمر 1) را آغاز می‌کند، وقتی T1 به 0 می‌رسد، CH1 به حالت پایین می‌روید و T2 (تایمر 2) شروع به شمارش می‌کند. وقتی T2 به 0 می‌رسد، CH1 به حالت بالا تنظیم می‌شود و فرآیند به تعداد مشخصی بار تکرار می‌شود که توسط پارامتر NX تنظیم شده است.

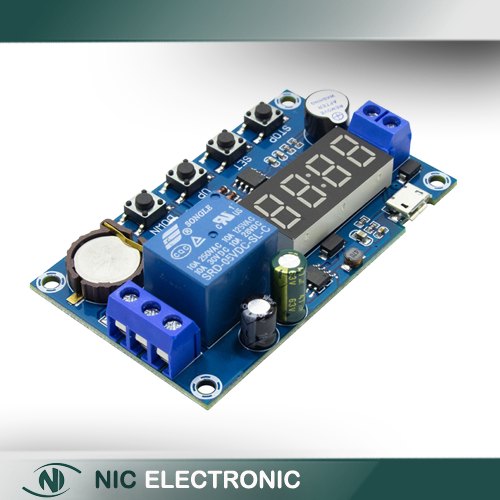

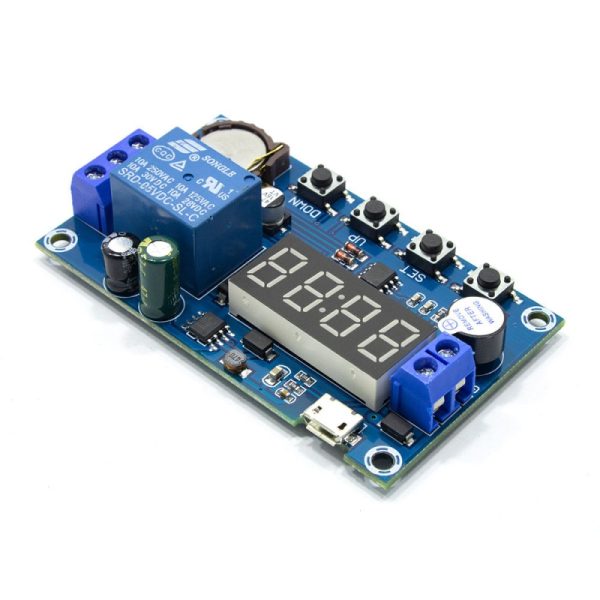

ماژول تایمر و ساعت XY-BJ ورودی Micro USB

ناموجود

تماس بگیرید
شما سود میکنید
نام قطعه

XY-BJ

توضیحات (Description)

ماژول تایمر و ساعت مدل XY-BJ یک تایمر برای زمان بندی قطع و وصل خروجی رله، هماهنگ سازی ساعت، کنترل زمان و همچنین تاخیر 24 ساعته دارای 5 دوره زمانی می‌باشد.
ولتاژ ورودی ماژول بین 5 تا 60 ولت DC می‌باشد. همچنین در قسمت ورودی ماژول یک سوکت Micro USB قرار دارد که این امکان را فراهم می‌سازد تا بتوان با استفاده از شارژر های 5 ولت (موبایل های اندروید) نیز ماژول را راه‌اندازی نمود. در قسمت خروجی ماژول یک رله 10 آمپری موجود است که طبق زمان بندی های انجام شده خروجی را قطع و وصل می‌کند.

نحوه راه اندازی

پس از اتصال تغذیه به ماژول، نمایشگر پارامترهای ساعت و دقیقه را نمایش می‌دهد با فشردن و نگه داشتن کلید DOWN به مدت 2 ثانیه نمایشگر به مدت چند ثانیه عبارت “YEA” را نمایش می‌دهد و پس از آن استفده از کلید های UP و DOWN می‌توانید پارامتر سال را تنظیم نمایید. سپس با فشردن کلید SET نمایشگر به مدت چند ثانیه عبارت “dAE” را نمایش می‌دهد. در این قسمت با استفاده از کلید های UP و DOWN می‌توانید ابتدا پارامتر ماه و پس از فشردن کلید SET می‌توانید پارامتر روز را تنظیم نمایید. با فشردن دوباره کلید SET نمایشگر به مدت چند ثانیه عبارت “HOU” را نمایش می‌دهد. این بار هم مانند قبل می‌توانید با استفاده از کلید های UP و DOWN پارامتر ابتدا پارامتر دقیقه و و پس از فشردن کلید SET پارامتر ساعت را تنظیم نمایید. با فشردن دوباره کلید SET ماژول به صفحه اصلی باز میگردد و پارامتر تنظیم شده ی ساعت و دقیقه را نمایش می‌دهد.
با فشردن و نگه داشتن کلید SET به مدت 2 ثانیه ماژول وارد بخش تنظیم دوره‌ها می‌شود. در بخش تنظیم دوره‌ها بایستی ابتدا با استفاده از کلید های UP و DOWN یکی از دور‌ه‌های PE-1 تا PE-5 را انتخاب نموده و سپس کلید SET را فشار دهید. سپس یکی ازMode های P-1 تا P5 را با استفاده از کلید های UP و DOWN انتخاب کنید (“—-“ نشانگر این است که این حالت از قبل تنظیم شده است) پس از انتخاب حالت با فشردن کلید SET نمایشگر به مدت چند ثانیه عبارت “OPE” را نمایش میدهد که به معنای زمان شروع می‌باشد را می‌توانید پس از آن با استفاده از کلید های UP و DOWN تنظیم نمایید. با فشردن کلید SET این‌بار نمایشگر عبارت “CLE” را به مدت چند ثانیه نمایش می‌دهد که به معنای زمان اتمام دوره می باشد. با فشردن دوباره کلید SET نمایشگر عبارت “dAE” را نمایش می‌دهد. این پارامتر برای تنظیم تاریخ می‌باشد. سپس ماژول به صفحه اصلی بازمیگردد.

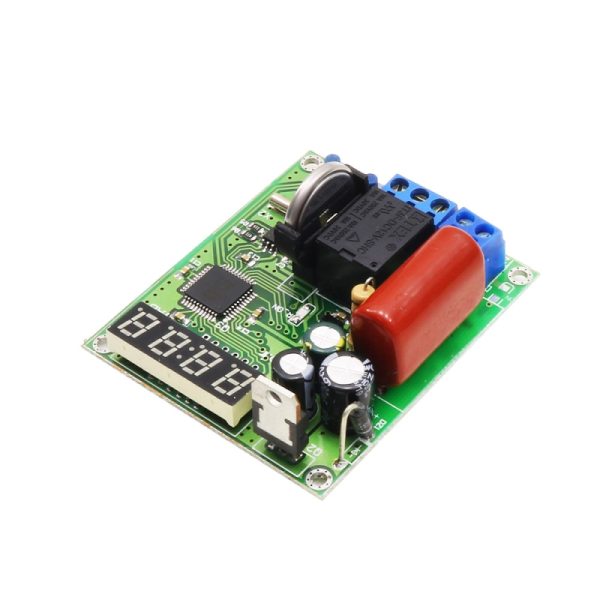

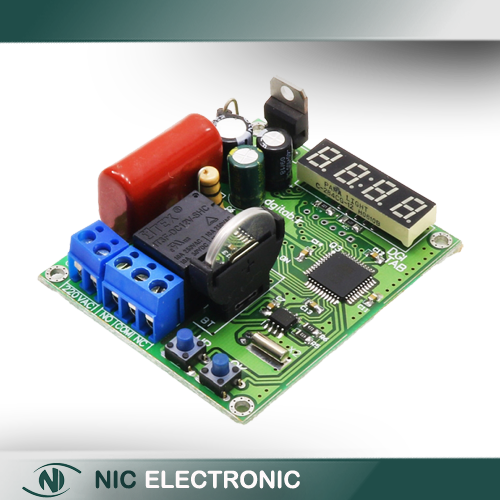

تایمر هفتگی و روزانه DT-2020 قابل تنظیم با نمایشگر و تغذیه 220ولت

ناموجود

تماس بگیرید
شما سود میکنید
نام قطعه

DT-2020

تغذیه مدار در محدوده

180-250ولت AC

توان مصرفی

50 میلی آمپر

رله

10 آمپری

دمای کاری

20- تا 85+ درجه سانتی گراد

توضیحات (Description)

تایمری با دقت اندازه گیری بسیار بالا میباشد و در محدوده زمانی ساعت و دقیقه قابل تنظیم میباشد

این ماژول میتواند در چهار مد کاری زیر مورد استفاده قرار گیرد

on : فعال شدن خروجی در زمان تعیین شده

oFF:غیر فعال شدن خروجی در زمان تعیین شده

FL1 : تنظیم زمان خاموش و روشن شدن تایمر در ساعت های مختلف و تکرار روزانه در هر روز هفته (این تایمر شامل 1 تا 5 تایم روشن و خاموش شدن مجزا یعنی جمعا 10 برنامه روشن و خاموش شدن میباشد و شما با انتخاب تعداد دفعات میتوانید به تعداد آن دفعات زمان روشن و خاموش شدن خود را تنظیم کنید)

FL2: تایمر فلاشر(مقدار این تایمربا زمان واقعی نمیباشد و به صورت مکرر قابل تکرار میباشد و مدت زمان روشن ماندن و خاموش ماندن قابل برنامه ریزی میباشد و حداقل زمان مقدار دهی 1 دقیقه و حداکثر ان 23:59 میباشد)

dAy : در این قسمت شما باید روزهای هفته خود را تنظیم کنید مثلا شما میخواهید چه روزهایی از هفته خروجی تایمر فعال باشد یا نباشد (0 = شنبه و 6 = جمعه)
*دارای نمایشگر سون سگمنتی با طول عمر بالا

*دارای LED نشانگر تغذیه و فعال بودن خروجی

*دارای 4 مد کاری مختلف

*باطری بکاپ برای حفظ اطلاعات در صورت قطع شدن تغذیه (طول عمر 5 ساله)

*توجه : در صورت بروز خطای US US باطری بکاپ تعویض شود

*حفظ تایم ها با قطع برق (در مد FL1 با قطع وصل برق اگر زمان فعال شدن خروجی فرا رسیده باشد خروجی فعال میشود و اگر زمان رد شده باشد خروجی خاموش میماند و در FL2 نیز مقدار تایم شمارش شده صفر نخواهد شد و با وصل برق به ادامه کار خود میپردازد)
*برای تنظیم ساعت ماژول و روز هفته کلید OK را به مدت 3 ثانیه نگهدارید در مرحله اول مقدار ساعت (همان دو رقم اول) را با کلید UP افزایش داده و با کلید OK به مرحله بعدی بروید بعد از تنظیم ساعت تنظیم روز نمایش داده خواهد شد (0 = شنبه و 6 = جمعه) مثلا اگر روزی که شما تایمر را تنظیم میکنید دوشنبه باشد عدد را باید بر روی 2 تنظیم کنید و با زدن کلید OK نمایشگر SAVE را به شما نشان خواهد داد (توجه : در هنگام تنظیم ساعت برنامه های شما غیر فعال خواهد شد و باید دوباره برنامه ریزی شوند)

*برای فعال شدن خروجی بدون برنامه ریزی میتوانید کلید UP را به مدت 3 ثانیه نگهدارید.

*برای رفتن به منوی تنظیمات کلیدهای UP+OK را به مدت 3 ثانیه نگه دارید.

(توجه : در صورتی ک کلیدی در مدت زمان 15 ثانیه فشار داده نشود تایمر به حالت اولیه خود بازمیگردد و با برنامه قبلی خود به ادامه کار میپردازد)

*برای تغییر منو از کلید UP و برای تنظیم از کلید OK استفاده کنید.

*مد on : زمان فعال کردن خروجی

وقتی زمان تنظیم شده با زمان نمایش داده شده بر روی نمایشگر برابر شود خروجی را فعال میکند در غیر اینصورت خروجی غیر فعال میباشد.

مثال (شما میخواهید وسیله برقی تان در ساعت 7 روشن شود و به کار خود به طور داءم ادامه دهد باید زمان را در این مد به 7:00 تنظیم کنید)

*مد oFF : زمان غیر فعال کردن خروجی

وقتی زمان تنظیم شده با زمان نمایش داده شده بر روی نمایشگر برابر شود خروجی غیر فعال خواهد شد در غیر اینصورت خروجی فعال میباشد.

مثال (شما میخواهید وسیله برقی تان در ساعت 22:30 شب خاموش شود و خاموش بماند باید در این مد تایمر را به 22:30 تنظیم کنید)

*مد FL1 : در مرحله اول عدد 1 برای شما نمایش داده میشود (این تایمر به صورت روزانه تنظیم خواهد شد و در هر روز هفته قابل اجرا میباشد) یعنی شما یک برنامه روشن و خاموش دارید برای افزایش آن از کلید UP استفاده کنید (به طور مثال اگر میخواهید در یک روز سه برنامه روشن و خاموش مختلف داشته باشید آن عدد را به 3 تنظیم کنید) بعد از تنظیم تعداد تایم مورد استفاده از کلید OK برای وارد شدن به قسمت برنامه ریزی استفاده کنید که on1 نمایش داده میشود (زمان روشن شدن تایم اول) بعد از تنظیم آن oFF1 نمایش داده خواهد شد (زمان خاموش شدن تایم اول) ونسبت به تعداد تایم های انتخابی شما 2و3و4و5 نیز نمایش داده خواهد شد

با قطع تغذیه تنظیمات وارد شده از بین نخواهد رفت و با وصل دوباره تایمر نسبت به تنظیمات عکس العمل نشان خواهد داد

(توجه : اگردر این مد بر روی نمایشگر E نمایش داده شود یعنی بازه های زمانی شما باهم تداخل دارند و شما باید آن بازه زمانی را از اول وارد کنید)

مثال (شما میخواهید هر روز صبح ساعت 9باغچه منزلتان به مدت 15 دقیقه آبیاری شود و در روز جمعه کار نکند تا خودتان به عنوان سرگرمی آبیاری کنید میتوانید تعداد برنامه تان را یک انتخاب کرده و ساعت روشن شدن را 9:00 و زمان خاموش شدن را به 9:15 تنظیم کنید و بعدا به مد dAy رفته و روز جمعه (6) را به حالت oF تنظیم و ذخیره نمایید)

*مد FL2 : تایمر فلاشر. با انتخاب این تایمر شما باید ساعت و دقیقه فعال ماندن خروجی را تنظیم کنید و بعد از آن ساعت و دقیقه غیر فعال بودن خروجی را تنظیم نمایید و این مد به صورت پی در پی قابل اجرا میباشد (تایم گیری این مد به ساعت روی نمایشگر بستگی نداشته و تایمر به صورت خودکار اندازه گیری را انجام خواهد داد) بیشترین مدت زمان برای این حالت 23 ساعت و59 دقیقه میباشد (23:59) هم برای فعال بودن خروجی و هم غیر فعال بودن

مثال (شما میخواهید وسیله برقی تان در هر 2 ساعت 10 دقیقه کار کند بنابراین باید مقدار on را به 00:10 و مقدار oFF را به 02:00تنظیم کنید و اگر بخواهید در روزهای خاصی برایتان کار نکند میتوانید در مد dAy تنظیمات لازم را اعمال نمایید)

با قطع و وصل تغذیه تنظیمات وارد شده از بین نخواهد رفت و تایمر ادامه کار را خواهد داد

(توجه : اگردر این مد بر روی نمایشگر E نمایش داده شد یعنی هیچ محدوده زمانی انتخاب نشده است)

*dAy : تنظیم روزهای کاری تایمر

با وارد شدن در این منو روزهای هفته به شما نمایش داده خواهد شد (0 = شنبه و 6 = جمعه) با غیر فعال کرده روز مد نظر تایمر در آن روز خروجی را غیر فعال نگه میدارد و در روز بعدی با همان تنظیمات قبلی به کار خود ادامه خواهد داد(برای فعال_on یا غیر فعال_oF کردن از کلید UP و برای تایید از کلید OKاستفاده کنید)

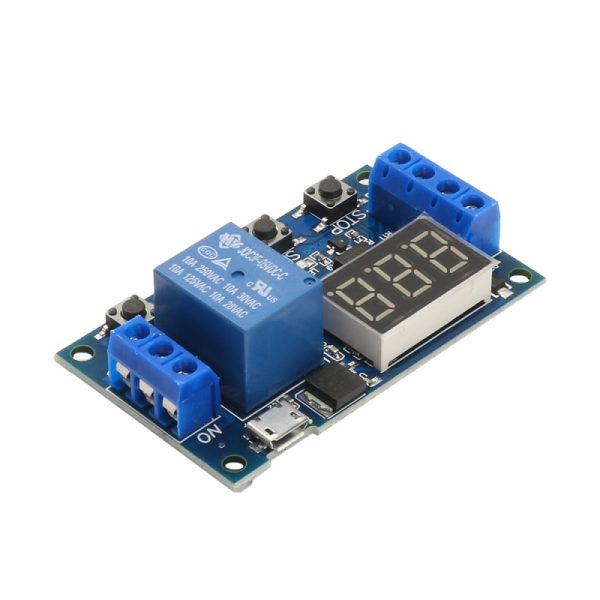

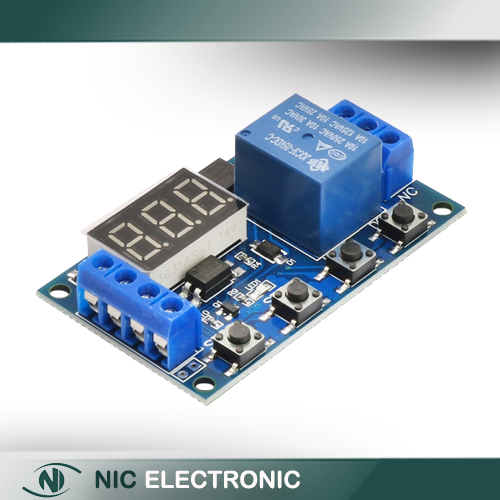

ماژول تایمر 30-6 ولت مدل JZ-801 قابل تنظیم

ناموجود

تماس بگیرید
شما سود میکنید
نام قطعه

JZ-801

ولتاژ کاری

6-30 ولت (به همراه ورودی Micro USB جداگانه)

مشخصات رله

10 امپر 30 ولت DC یا 10 آمپر 250 ولت AC

جریان کاری

50 میلی آمپر

طول عمر

بیش از 10 هزار بار استفاده

دمای کاری

40- تا 85 درجه سانتی گراد

سایز

6.4 در 3.8 در 1.7 سانتی متر

توضیحات (Description)

کنترل هوشمند و نمایشگر 3 رقمی و امکان تغذیه ورودی از طریق پورت Micro USB از ویژگی های جدید این ماژول است. استفاده از ورودی و خروجی ایزوله شده سبب شده تا توان مصرفی بهینه شود و علمکرد تایمر مختل نشود. همچنین بعد از خاموش کردن ماژول، آخرین تنظیمات انجام شده در حافظه می ماند. برای پمپ، انواع LED، چراغ و کنترل موتور قابل استفاده است. برای تنظیم پارامترهای سیستم اعم از مد کاری و مدت زمان OP,CL ومقدار LOP کلید SET را به مدت 3 ثانیه فشار داده تا مدهای کاری نشان داده شود با استفاده از کلیدهای UP و DOWN یک مد کاری را انتخاب می کنیم برای تعیین پارامتر بعدی نیز SET را به صورت لحظه ای فشار داده و به همان ترتیب مقداردهی می کنیم و اگر در مد مورد نظر CL ویا LOP مورد نیاز باشد نیز به همین ترتیب عمل می کنیم در نهایت بعد از تنظیمات لازم دکمه SET را به مدت 3 ثانیه فشار می دهیم تا تنظیمات مورد نظر پیکربندی شود.
برای اطلاع از مقدار پارامترهای سیستم یا مد تنظیم شده با فشار دادن لحظه ای کلید SET همه پارامترها به صورت پشت سر هم نمایش داده می شوند.
برای ایجاد سیگنال تحریک پایه مثبت سیگنال تحریک به منبعی در محدوده ولتاژ DC به اندازه 3 تا 24 ولت متصل شده و کافی است دو زمین مدار را به هم اتصال دهیم تا سیگنال تحریک ایجاد شود.
برای راحتی این مورد نیز در سمت چپ برد محلی برای اتصال دو زمین قرار داده شده که با گذاشتن یک سوییچ با هر بار زده کلید شدن یک سیگنال تحریک ایجاد می شود. ایجاد تریگر سطح بالا با استفاده از مشترک کردن زمین های ورودی و سیگنال تحریک باعث ایجاد خاصیت ضد نویز نیز می شود.
C-P بعد از پنج دقیقه بلا استفاده بودن سیستم، نمایشگر تایمر خاموش شده و سیستم یه کار عادی خود ادامه می دهد.
O-d با انتخاب این گزینه نمایشگر سیستم به حالت همیشه روشن به کار خود ادامه می دهد.
برای انتخاب بین دو حالت فوق کلید Stop را به مدت 2 ثانیه فشار می دهیم.

XXX 1 تا 999 ثانیه
XX.X 0.1 تا 99.9 ثانیه
X.X.X 1 تا 99 دقیقه
برای مثال برای مقداردهی زمان 3.2 ثانیه باید به صورت “03.2” و یا برای 2 دقیقه با “0.0.2.” مقداردهی کرد. برای تغییر ممیز در هنگام مقداردهی از کلید stop استفاده نمایید.
وظیفه اصلی کلید STOP توقف کلی سیستم به صورت اضطراری می باشد که دارای دو حالت می باشد.
ON حالت وصل شدن رله برای انجام تنظیمات لحاظ شده.
OFF رله قطع شده و به سیگنال تحریک پاسخی نمی دهد.
تنظیمات پارامترهای مورد نیاز پس از قطع منبع انرژی محفوظ مانده و نیازی به برنامه ریزی مجدد نیست.
مدهای کاری

P1: با اعمال سیگنال تحریک، رله به اندازه زمان OP وصل می شود.
P1.1: تحریک مجدد در زمان OP تاثیری در خروجی نخواهد داشت.
P1.2: تحریک مجدد باعث اتصال دوباره رله می شود.
P1.3: تحریک مجدد باعث قطع رله و توقف تایمر می شود.
P1.4: اتصال رله در لحظه راه اندازی بدون اعمال سیگنال تحریک
P2.1: با اعمال سیگنال تحریک تا سپری شدن زمان CL رله قطع می ماند و به مدت زمان OP می شود(بدون تکرار)
P2.2: با اعمال سیگنال مجدد در حین کارکرد دستگاه دوباره از ابتدا عملیت اتصال رله به مدت زمان OP و قطع رله به مدت زمان CL را انجام می دهد.(بدون تکرار)
P3.1: با اعمال سیگنال تحریک، رله به مدت زمان OP وصل شده و به مدت CL قطع می شود و این روند با مقدار مشخص LOP تکرار می شود.
P3.2: بدون نیاز به سیگنال تحریک با راه اندازی دستگاه رله به مدت OP وصل شده و به مدت CL قطع می شود و این روند با مقدار مشخص LOP تکرار می شود.
P4: با اعمال مجدد سیگنال تحریک در مدت زمان OP تایمر ریست شده و رله به مدت زمان OP وصل می ماند.

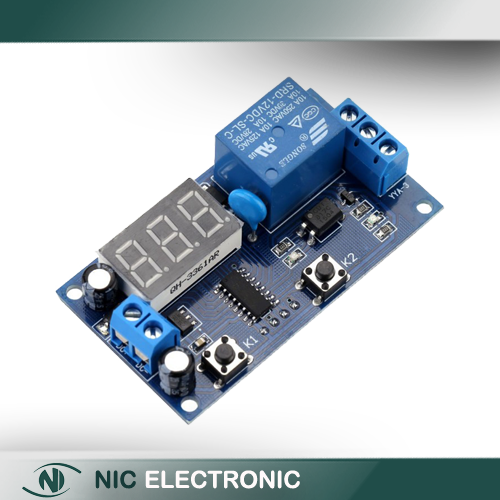

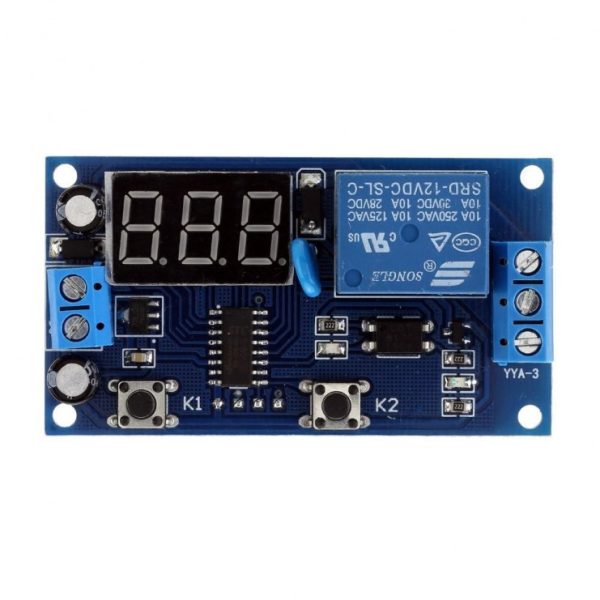

ماژول تایمر 12 ولت قابل تنظیم همراه با رله و نمایشگر

ناموجود

تماس بگیرید
شما سود میکنید
نام قطعه

ماژول تایمر 12 ولت قابل تنظیم همراه با رله و نمایشگر

Display

LED Digital Display

Timing Range(Settable)

0.1~99.9 seconds; 1~999 seconds

Working Voltage

DC 12V

PCB Size

65 * 36 * 18mm / 2.56 * 1.42 * 0.7in (L * W * H)

PCB Weight

24g / 0.87oz

Package Size

11.5 * 7.5 * 2cm / 4.53 * 2.95 * 0.8in (L * W * H)

توضیحات (Description)

این تایمر به صورت چرخه ای عمل کرده که زمان قطع و وصل بودن تایمر در یک چرخه مشخص و بنا به مقدار زمان تعیین شده توسط کاربر و در طی 24 ساعت تکرار میشود. دارای دو LED قرمز و آبی بوده که LED آبی نشاندهنده وصل بودن رله و LED قرمز نشاندهنده قطع بودن رله میباشد. تنظیمات تایمر به وسیله دو کلید K1 و K2 صورت میگیرد بدین صورت که کلید k1 برای ورود به تنظیمات و کلید k2 برای مقدار دهی مورد استفاده قرار میگیرد.

تنظیم زمان وصل رله

با زدن کلید k1 به قسمت تنظیمات رفته که در مد اول تنظیمات مربوط به زمان وصل بودن رله انجام میپذیرد(LED آبی روشن) و با وارد کردن مقدار توسط کلید k2 (در سه رقم یکان،دهگان و صدگان) و زدن دوباره کلیدK1 مقدار زمانی در حافظه تایمر ذخیره میشود.

تنظیم زمان قطع رله

با چهار بار فشاردادن کلید K1 به قسمت تنظیمات مربوط به زمان قطع رله انتقال می یابیم (LED قرمز روشن) و مقدار زمان مورد نیاز را توسط کلید K2 وارد و با کلید K1 مقدار زمانی را ذخیره و از تنظیمات خارج میشویم. در این تایمر میتوان از 0.1 ثانیه تا 999 ثانیه را تنظیم کرد که تنظیمات مربوط به سه حالت زمانی بعد از اعمال زمان های مربوط به قطع و وصل رله و با زدن کلید k2 و به کمک دات های سگمنت (مکان نما) امکانپذیر میباشد.
نحوه تنظیم پارامترها

1-با زدن کلید K2 مکان نما درقسمت یکان سگمنت قرار گرفته و تایمر در حالت دقیقه عمل کرده ومقدار وارده برحسب دقیقه اعمال میشود.
2- با دوبار زدن کلید K2 مکان نما در قسمت دهگان سگمنت قرار گرفته و تایمر در حالت دهم ثانیه عمل کرده و مقدار وارده بر حسب دهم ثانیه اعمال میشود.
3- با سه بار زدن کلید K2 هر سه مکان نما خاموش شده و تایمر در حالت ثانیه عمل کرده و مقدار وارده بر حسب ثانیه اعمال میشود.

New upgrades to simplify, meeting the users' needs. LED 3 digits display, intelligent control, time relay/delay function. The use of opto isolated input and output, enhanced anti-jamming capability and consumption. The last setting parameters can be memorized after power off. To ensure stability, industrial grade PCB board. Applied to control motor, bulb, LED light string, mini pump, etc.
After power on, the timer will start to countdown. When time is up, relay will work. Time Setting K1 cycle includes 6 steps. Step 1,2,3 are setting "ON" time, step 4,5,6 are setting "OFF" time. 1, Press K1, the first digit flashes, press K2 to change the number; 2, Press K1, the second digit flashes, press K2 to change the number; 3, Press K1, the third digit flashes, press K2 to change the number; 4, Press K1, the first digit flashes, press K2 to change the number; 5, Press K1, the second digit flashes, press K2 to change the number; 6, Press K1, the third digit flashes, press K2 to change the number; Press K1 till display stops flashing, then press K2 to change decimal point in order to select time range.The third decimal point indicates 0 to 999 minutes, the second decimal point indicates 0 to 99.9 seconds. No decimal point indicates 0 to 999 seconds. Long pressing K2 can turn on/off the display.

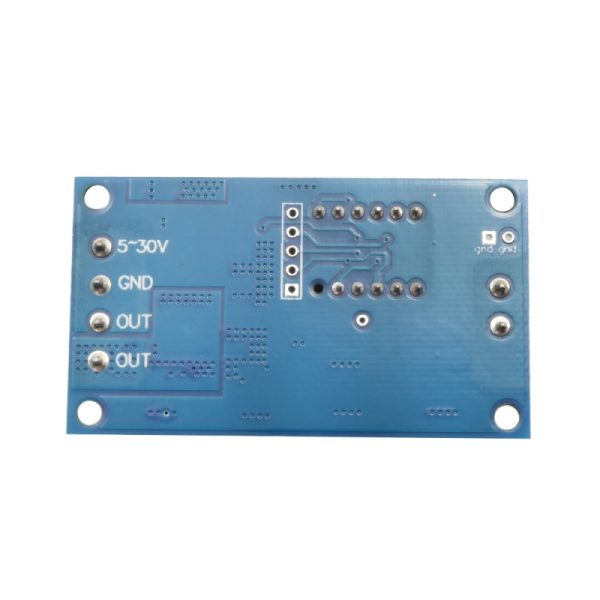

ماژول تایمر قابل تنظیم 12 تا 24 ولت با خروجی CMOS

ناموجود

تماس بگیرید
شما سود میکنید
نام قطعه

ماژول تایمر قابل تنظیم 12 تا 24 ولت

ولتاژ کاری

5 تا 36 ولت

جریان

50mA

اندازه

60×34.5x12mm

خروجی با توان

400W (5 تا 36 ولت DC با جریان دهی 15A در شرایط دمای اتاق)

توضیحات

مشخصات

ولتاژ کاری 5 تا 36 ولت
منبع سیگنال تحریک High برابر است با 3 تا 24 ولت DC
جریان 50mA
جریان (idle) 20mA
محدوده دمایی 40- تا 85
اندازه 60×34.5x12mm
محدوده اندازه گیزی زمان 0.1 ثانیه تا 999 دقیقه
خروجی با توان 400W (5 تا 36 ولت DC با جریان دهی 15A در شرایط دمای اتاق)
دارای ایزولاسیون سیگنال توسط اپتوکوپلر برای جلوگیری از نویز
حفاظت در مقابل اتصال کوتاه و پلاریته معکوس
نحوه استفاده

OP زمان وصل بودن رله
CL زمان قطع بودن رله
LOP تعداد تکرار عملیات
مدهای کاری

P1.1 با اعمال سیگنال تحریک رله به مدت OP ثانیه وصل می ماند و سپس قطع می شود. اعمال سیگنال تحریک مجدد اعتباری ندارد و تغییری ایجاد نمی کند.

P1.2 با اعمال هر سیگنال تحریک تایمر ریست می شود.

P1.3 با اعمال هر تریگر رله قطع و تایمر متوقف و ریست می شود

P2 با اعمال سیگنال تحریک به مدت زمان CL رله قطع بوده و سپس به اندازه OP وصل می شود و بعد از اتمام زمان OP رله قطع می شود.

P3.1 با اعمال سیگنال تحریک رله به مدت OP وصل شده و سپس به مدت CL قطع می شود و این عملیات به صورت حلقه ای تکرار می شود که تعداد تکرار بوسیله پارامتر LOP قابل تنظیم می باشد.

P3.2 با روشن شدن سیستم بدون نیاز به سیگنال تحریک مراحل فوق انجام می گیرد.

P4 تایمر با سیگنال تحریک شروع به کار کرده و رله وصل می شود و تا زمانی که سیگنال تحریک اعمال شود تایمر زمان OP ریست می شود. در صورتی که تا زمان پایان OP سیگنال تحریکی اعمال نشود رله قطع و برای وصل منتظر سیگنال تحریک می ماند.

مدهای ذخیره انرژی

C-P بعد از پنج دقیقه بلا استفاده بودن سیستم، نمایشگر تایمر خاموش شده و سیستم یه مار عادی خود ادامه می دهد.

O-d با انتخاب این گزینه نمایشگر سیستم به حالت همیشه روشن به کار خود ادامه می دهد.

برای انتخاب بین دو حالت فوق کلید Stop را به مدت 2 ثانیه فشار می دهیم.

برای مثال برای مقداردهی زمان 3.2 ثانیه باید به صورت “03.2” و یا برای 2 دقیقه با “0.0.2.” مقداردهی کرد.

-عملکرد Stop

وظیفه اصلی کلید توقف کلی سیستم به صورت اضطراری می باشد که دارای دو حالت می باشد

ON حالت وصل شدن رله برای انجام تنظیمات لحاظ شده

OFF رله قطع شده و به سیگنال تحریک پاسخی نمی دهد

تنظیمات پارامترهای مورد نیاز پس از قطع منبع انرژی محفوظ مانده و نیازی به برنامه ریزی مجدد نیست

به علت استفاده از تکنولوژی MOS سیستم طول عمر بالای دارد و تلفات در کمترین حد می باشد همچنین قدرت سوییچنگ بالایی در خروجی ارائه می دهد.

تنظیمات پارامترهای تایمر

برای تنظیم پارامترهای سیستم اعم از مد کاری و مدت زمان OP,CL ومقدار LOP کلید SET را به مدت 3 ثانیه فشار داده تا مدهای کاری نشان داده شود با استفاده از کلیدهای UP و DOWN یک مد کاری را انتخاب می کنیم برای تعیین پارامتر بعدی نیز SET را به صورت لحظه ای فشار داده و به همان ترتیب مقداردهی می کنیم و اگر در مد مورد نظر CL ویا LOP مورد نیاز باشد نیز به همین ترتیب عمل می کنیم در نهایت بعد از تنظیمات لازم دکمه SET را به مدت 3 ثانیه فشار می دهیم تا تنظیمات مورد نظر پیکربندی شود.

برای اطلاع از مقدار پارامترهای سیستم یا مد تنظیم شده با فشار دادن لحظه ای کلید SET همه پارامترها به صورت پشت سر هم نمایش داده می شوند.

برای ایجاد سیگنال تحریک پایه مثبت سیگنال تحریک به منبعی در محدوده ولتاژ DC به اندازه 3 تا 24 ولت متصل شده و کافی است دو زمین مدار را به هم اتصال دهیم تا سیگنال تحریک ایجاد شود.

برای راحتی این مورد نیز در سمت چپ برد محلی برای اتصال دو زمین قرار داده شده که با گذاشتن یک سوییچ با هر بار زده کلید شدن یک سیگنال تحریک ایجاد می شود. ایجاد تریگر سطح بالا با استفاده از مشترک کردن زمین های ورودی و سیگنال تحریک باعث ایجاد خاصیت ضد نویز نیز می شود.

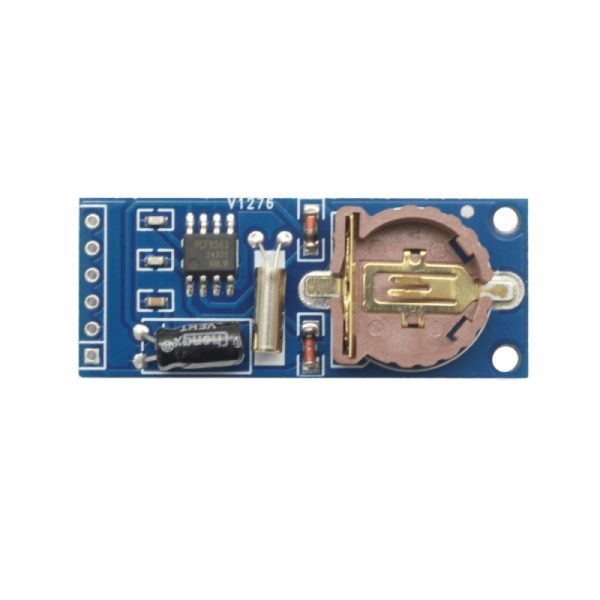

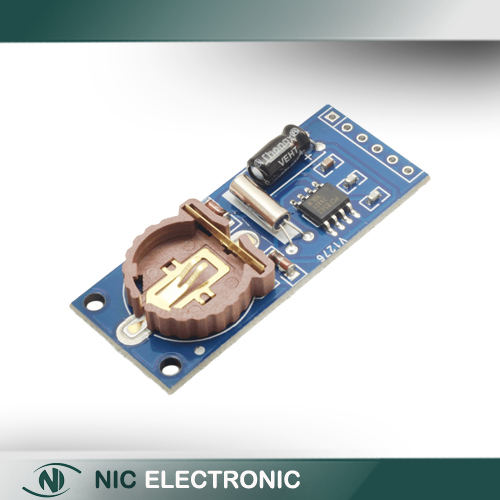

ماژول ساعت دقیق PCF8563T با رابط I2C

ناموجود

تماس بگیرید
شما سود میکنید
نام قطعه

PCF8563T

جریان

0.25A در VDD = 3.0V

توضیحات

ماژول ساعت RTC PCF8563T module I2C علاوه بر پایداری و دقت بالا، در مصرف انرژی نیز بسیار به صرفه می باشد. برد ماژول ساعت RTC عملکرد بسیار خوبی نسبت به DS3231 AT24C32 دارد. ماژول PCF8563 میتواند به وسیله باتری بک آپ در زمان هایی که برق در دسترس نباشد تغذیه شود. ولتاژ کاری ماژول، 3.3v-5v و جریان مصرفی آن 0.25uA و فرکانس خروجی شامل 32.768khz, 1024Hz, 32Hz, 1Hz می باشد. این برد دارای حالت های ریست مدار، ظرفیت اسیلاتور و مدار تشخیص اتلاف انرژی است و قابلیت برنامه ریزی برای 4 زمان متفاوت جهت تنظیم آلارم را دارد.

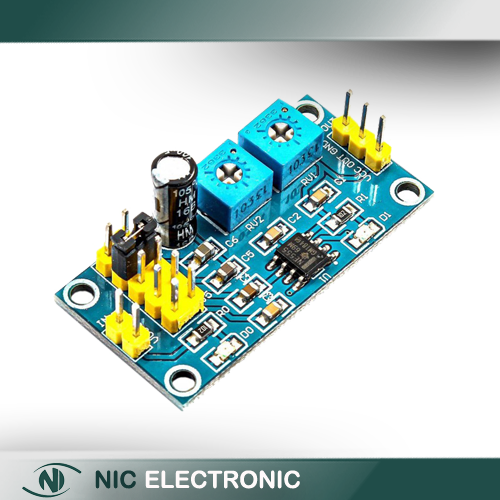

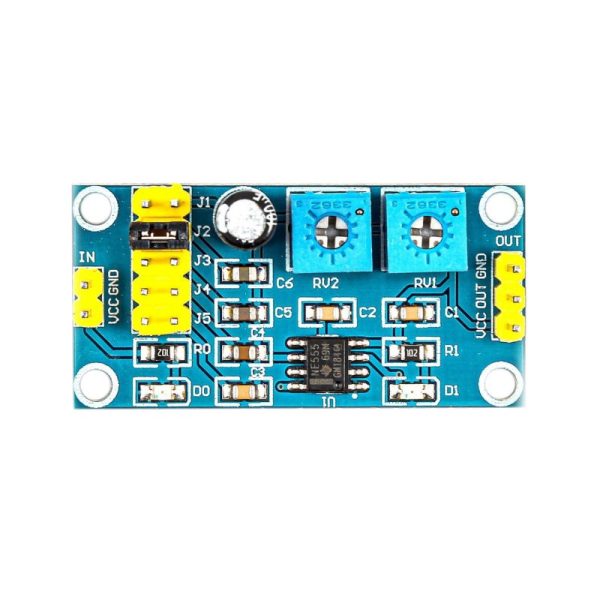

ماژول تایمر NE555

ناموجود

تماس بگیرید
شما سود میکنید
Name

NE555

Input Current

≥100MA

Output voltage

4.2V – 11.4V peak (with supply voltage variation).

Frequency

5 bands (Found)

Size

20mm * 40mm

function

square wave or rectangular waves of different frequencies;

خرید ماژول و قطعات الکترونیکی

ماژول‌ها و قطعات الکترونیکی از اهمیت بسیاری برخوردارند و در تمامی دستگاه‌های الکترونیکی از تلویزیون و تلفن همراه تا ربات‌ها و خودرو‌های هوشمند استفاده می‌شوند. این قطعات الکترونیکی عبارتند از ترانزیستورها، مقاومت‌ها، کپاسیتورها، دیودها و خازن‌ها که کارکرد اصلی دستگاه را تضمین می‌کنند. ماژول‌ها نیز به عنوان ترکیب‌هایی از قطعات الکترونیکی که برای انجام یک وظیفه خاص تولید می‌شوند، شناخته می‌شوند.

اهمیت قطعات الکترونیکی

قطعات الکترونیکی در هر دستگاه الکترونیکی وجود دارند و بدون آن‌ها، دستگاه قادر به کارکرد صحیح نیست. تحقیقات و پیشرفت‌های تکنولوژی در حوزه الکترونیکی به بهبود عملکرد قطعات انجامیده است و قطعات با کیفیت و بازده بالا برای استفاده در دستگاه‌های پیشرفته تولید می‌شوند. این قطعات باید دارای دقت و پایداری بالا باشند تا بتوانند در محیط‌های مختلف و در طول مدت زمان طولانی به خوبی عمل کنند.

اهمیت ماژول‌ها

ماژول‌ها نیز نقش بسیار مهمی در دستگاه‌های الکترونیکی ایفا می‌کنند، زیرا با ترکیبی از قطعات الکترونیکی مختلف به صورت یک بسته کوچک و کارآمد، عملکرد دستگاه را بهبود می‌بخشند. ماژول‌ها به عنوان قطعاتی ساخته شده از چند قطعه الکترونیکی که به هم پیوسته‌اند و وظایف مشخصی را انجام می‌دهند، شناخته می‌شوند. از آن‌ها در سیستم‌های دیجیتال و آنالوگ، شبکه‌های بی‌سیم، سیستم‌های کنترل خودرو و سایر دستگاه‌های الکترونیکی استفاده می‌شود.

خرید ماژول الکترونیکی

خرید ماژول الکترونیکی اشاره به فرایند خرید و تهیه قطعات یا ماژول‌های الکترونیکی دارد که به عنوان بخش‌های اصلی یک سیستم الکترونیکی استفاده می‌شوند. این قطعات می‌توانند شامل مدارهای مجتمع، سنسورها، میکروکنترلرها و قطعات دیگر باشند. فرایند خرید ماژول الکترونیکی شامل انتخاب و تهیه ماژول مورد نظر، بررسی و تطابق مشخصات فنی، قیمت و کیفیت، مقایسه قیمت‌ها و امکانات مختلف، انتخاب فروشنده مناسب و انجام معامله مالی است. خرید این ماژول‌ها برای استفاده در صنایع مختلف از الکترونیک، ارتباطات، خودروسازی، پزشکی و سایر حوزه‌ها بسیار حیاتی است و نیاز به دقت و دانش فنی دارد.
