ماژول شبکه و WIFI

برد NodeMcu تعبیه شده در این ماژول باعث شده برنامه‌نویسی بر روی این برد ساده‌تر شود و حتی می‌توان پروژه‌های IOT اینترنت اشیاء را نیز از طریق این برد راه‌اندازی کرد. به دلیل استفاده از چیپ ESP8266 WiFi در این ماژول می‌توان پروژه‌های خود را به اینترنت متصل و آن را کنترل کرد. این ماژول دارای پورت USB است که می‌توان برای اتصال به برد آردوینو برای کدنویسی نیز از آن استفاده کرد. به طور خلاصه این برد برای پیاده کردن پروژ‌های عملی، ایده‌‌های خلاقانه و حتی برای دانش آموزان که نیاز به اینترنت را دارند بسیار کاربردی است.

استاندارد وایرلس: IEEE 802.11b, IEEE 802.11g, IEEE 802.11n
سرعت انتقال: 110_460 Mbps
آنتن داخلی
رابط (UART (Tx / Rx
ولتاژ تغذیه: 4v_9v DC (از طریق میکرو USB)
مصرف انرژی: درحالت معمولی 70mA و در حالت مصرف 220mA
A / D Converter: 10 bits ADC and Vin 0 to 1 VDC
GPIO: 11 ports

برد محافظ و رگولاتور ماژول‌های NRF24L01P دارای فرستنده با فرکانس 2.4GHz و رگولاتور 3.3v است. این برد استفاده از فرستنده nrf24l01 با ولتاژ 5v را راحت و آسان کرده است. رگولاتور، ولتاژ را بین 3.3v_5v را تنظیم کرده و خازن‌های موجود در مدار را برای انجام عملیات آماده می‌کند. برای راه‌اندازی برد محافظ و رگولاتور ماژول‌های NRF24L01P به ولتاژ 5v DC نیاز است.

سایر ویژگی‌ها:

فرستنده و گیرنده به برد محافظ متصل می‌شود
کار کردن با قدرت کم و یا متوسط از طریق آمپلی‌فایر
اتصال آسان به nRF24L01
رگولاتور، ولتاژ 3.3v را برای راه اندازی ماژول nrf24l01 فراهم می‌کند.
خازن‌های بایپس (Bypass) استفاده شده در این محصول سرعت انتقال گیرنده و فرستنده را بهبود بخشیده است.

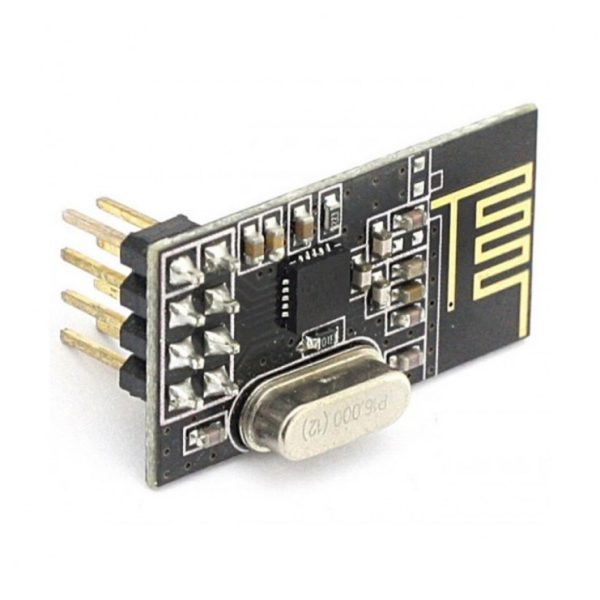

ماژول +NRF24L01 از امواج رادیویی با فرکانس 2.4GHz برای برقراری ارتباط با دستگاه‌های مختلف تا فاصله حداکثر 100m استفاده می‌کند. این تراشه در واقع دارای یک فرستنده، گیرنده و ترکیب کننده موج‌های RF می باشد و از پروتکل ارتباطی SPI با سرعت بالا پشتیبانی می‌کند. امکان برقراری ارتباط با این ماژول در سرعت های مختلف 254kbps تا 1Mbps و 2Mbps وجود دارد و همچنین می‌توان در سرعت های بالا، انتقال ویدئو با رزولوشن 720p را انجام داد.

ولتاژ کاری این ماژول بین 1.9v تا 3.6v بوده ولی ماژول +NRF24L01 می‌تواند ولتاژ ورودی تا حداکثر 5v را نیز تحمل کند. استفاده از روش‌های CRC برای جلوگیری از بروز خطا، توانایی دریافت اطلاعات از 6 مودم به صورت همزمان و استفاده از آنتن نوع patch که بر روی ماژول قرار گرفته از ویژگی‌های مهم این محصول می‌باشد. ماژول +NRF24L01 دستورات کنترلی یکسانی نسبت به مدل‌های قبلی خود یعنی NRF24L01 دارد ولی ویژگی‌هایی مانند: حساسیت، برد و غیره ارتقاء پیدا کرده است.

سایر ویژگی‌ها:

راه‌اندازی با برد آردوینو
سنسورهای کنترل از راه دور برای دما، فشار، هشدار و …
کنترل ربات و مانیتورینگ از فواصل دور (10 تا 2000 متر)
خانه هوشمند و کنترل و مانیتورینگ تجهیزات خانگی
وسایل و تجهیزات کنترل خودکار
FIFO داخلی سازگار با انواع میکروکنترلرها
125 کانال
این ماژول محبوبیت بسیار زیادی در بین طرفداران ماژول‌های فرستنده و گیرنده رادیویی به دلیل قیمت بسیار پایین، توان مصرفی حداقلی، سرعت پردازش بالا ،حجم و وزن کم، سازگار با انواع میکروکنترلرها و غیره را دارد.

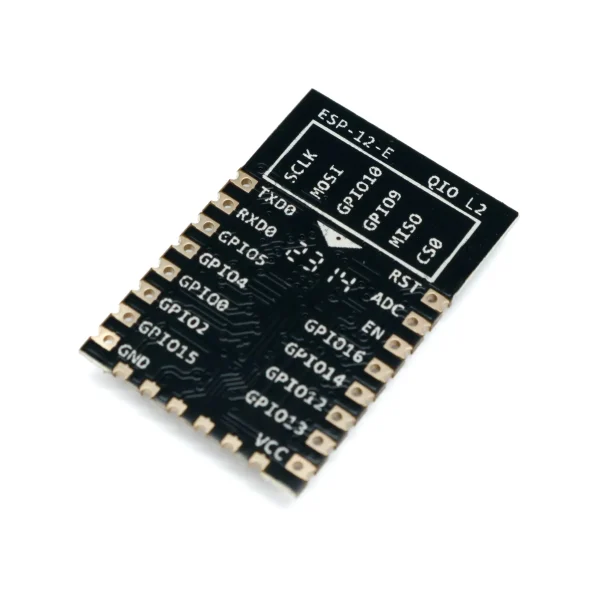

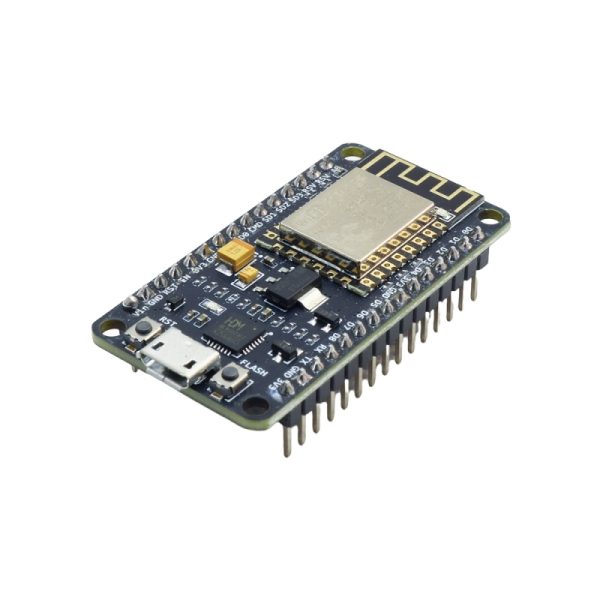

با توسعه اینترنت و دسترسی ابزار‌هایی مثل Node.js می‌توان ایده‌های خود را خیلی سریع و با سرعت بالا در اختیار عموم قرار داد که برد NodeMCU از طریق تکنولوژی ESP8266 می‌تواند از منابع موجود در اینترنت استفاده کند و کارها را ساده و آسان کند و همچنین به دلیل قرار گرفتن ماژول وای‌فای ESP-12 در برد NodeMCU باعث شده قابلیت‌هایی از قبیل GPIO, PWM, ADC, I2C و ارتباط تک سیم (1wire) نیز به سادگی در دسترس باشد.

سایر ویژگی‌ها:

در ماژول NodeMCU از پورت USB به TTL با بالاترین ثبات استفاده شده است.
استفاده از پورت میکرو USB برای راه اندازی، برنامه ریزی و همچنین اشکال زدایی.
15 پین با قابلیت دسترسی به GPIOs، SPI، UART، ADC و پین ریست مجدد و دکمه فلاش.
راه اندازی از طریق میکرو USB با ولتاژ 5 ولت.
حافظه 128KB، حافظه فلش 4MB

در ماژول فرستنده گیرنده رادیویی nRF24L01 + PA + LNA به دلیل استفاده از چیپ +nRF24L01 نسبت به مدل قبلی خود یعنی nRF24L01، شاهد افزایش برد این ماژول تا 1800m بودیم. این ماژول نسبت به مدل قبلی خود حساسیت بالا، عملکرد بهتر و همچنین برد بالایی رو دارا می‌باشد.

سایر ویژگی‌ها:

آنتن 2.4GHz
سرعت داده‌ها: 250kbs_2M
حداکثر قدرت انتقال :22dB+
فرکانس کانال‌های انتخابی: 2400MHz_2525MHz
125 کانال انتخابی
نام پین‌های موجود بر روی ماژول: VCC, CE, CSN, SCK, MOSI, MISO, IRQ, GND
فاصله استاندارد بین پین‌ها 2.54mm است
داراي 32 بايت FIFO بصورت مجزا براي TX و RX

گیرنده وایرلس H5V4D دارای فرکانس 433MHz به دلیل قیمت مناسب، اندازه کوچک و وزن کم بسیار پرکاربرد است که از مهمترین قابلیت‌های این محصول می‌توان به استفاده در کلید‌های وایرلس، هشدار دهنده‌های امنیتی، ریموت کنترل، هوشمند سازی منازل، اسباب بازی‌های کنترلی و غیره اشاره کرد که باعث شده این محصول از محبوبیت بالایی در بین کاربران برخوردار باشد.

با توجه به اینکه می‌توان از گیرنده وایرلس H5V4D دارای فرکانس 433MHz در ساخت پروژه‌های عملی و DIY استفاده کرد

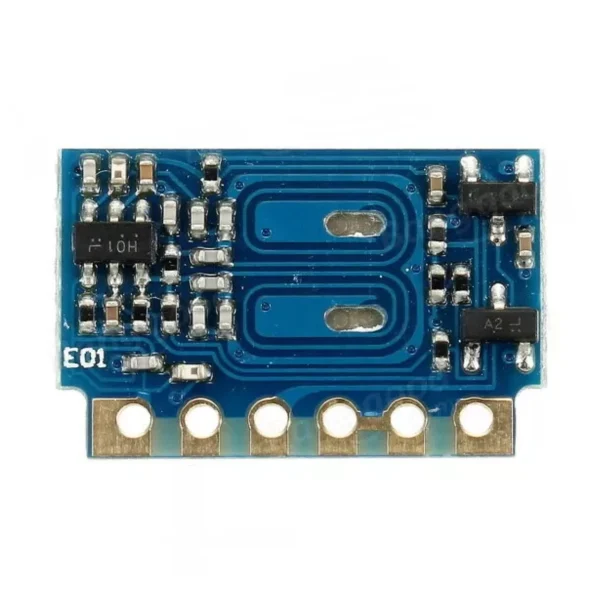

گیرنده وایرلس H3V3E دارای فرکانس 315MHz به دلیل مصرف بسیار پایین انرژی و وزن کم بسیار مورد استفاده قرار می‌گیرد که از مهمترین کاربرد‌های این محصول می‌توان به سوئیچ‌های وایرلس، آلارم‌های امنیتی، هوشمند سازی منازل، ریموت کنترل، اسباب بازی‌های کنترل از راه دور و غیره اشاره کرد که باعث شده این محصول از محبوبیت بالایی در بین کاربران برخوردار باشد.

سایر ویژگی‌ها:

سرعت انتقال اطلاعات: 4.8Kbps
استفاده ساده و آسان
راه‌اندازی از طریق برد آردوینو
با توجه به اینکه از طریق گیرنده وایرلس H3V3E دارای فرکانس 315MHz می‌توان به برد آردوینو متصل شد و بسیاری از پروژه‌های عملی و DIY خود را راه‌اندازی کرد،

Specification
Master chip: nRF51822
Communication distance: 30m (condition: open area / 1M rate)
Working frequency band: 2.4GHz
Working voltage: 2.0V ~ 3.6V
Temperature range: -40°C ~ 85°C
Dimensions: 24.5mm x 32.26mm (PCB)
Interface: All I/O interfaces except P0.26 and P0.27
Pin spacing: 2.00mm
Pin spacing on both sides: 18.00mm
Antenna: onboard antenna
2.4GHZ multi-protocol radio
32-bit ARM Cortex M0 processor
128-bit AES hardware encryption processor
256kB flash / 32kB RAM
Programmable peripheral interface PPI
Full-featured digital interface: SPI / I2C / UART
10-bit ADC
Programmable output power: +4dBm to -20dBm
Application development and protocol stack are completely independent
Fully compatible with the NRF24L series
Compatible with NRF51xxx series pins
Global independent power management
Operating voltage range (1.8 V ~ 3.6 V)

Applications
Wearable device
Bluetooth Smart App
Mobile phone peripherals
RF smart RF tag
Smart household appliances
industrial control
data collection system
