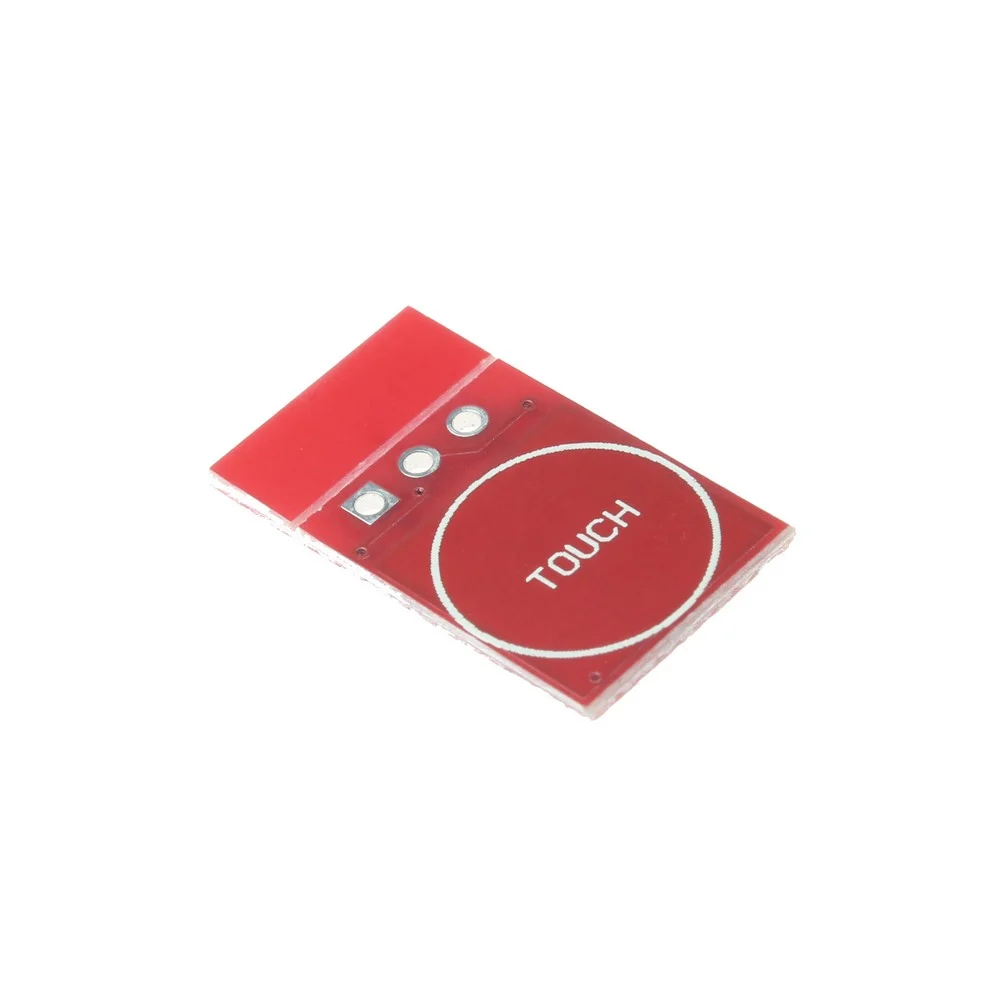

ماژول کلید تاچ خازنی تک کانال با آی سی TTP223

خرید ماژول کلید تاچ خازنی تک کانال با آی سی TTP223

خرید ماژول کلید تاچ خازنی تک کانال با آی سی TTP223 یک انتخاب هوشمندانه برای پروژه‌های الکترونیکی است که نیاز به کنترل لمسی دارند. این ماژول با توانایی تشخیص الکتریسیته ساکن و طراحی کوچک، به راحتی قابل استفاده در پروژه‌های مختلف، از جمله تولید دستگاه‌های خانگی هوشمند و سیستم‌های روشنایی اتوماتیک می‌باشد. با اتصال ساده به میکروکنترلرها و مدارهای دیگر، TTP223 می‌تواند عملکردهایی نظیر روشن/خاموش کردن دستگاه‌ها را تنها با یک لمس ساده انجام دهد. این ماژول از حساسیت بالایی برخوردار است و مصرف انرژی پایینی دارد، به همین دلیل برای پروژه‌های باتری‌خور و طولانی‌مدت ایده‌آل است. به‌علاوه، طراحی بدون بخش متحرک آن موجب افزایش عمر مفید و کاهش خطر خرابی می‌شود، بنابراین برای پروژه‌های DIY و حرفه‌ای بسیار مناسب است. این محصول در دسته بندی ماژول اثر انگشت قرار دارد.

معرفی ماژول کلید تاچ خازنی تک کانال TTP223

ماژول کلید تاچ خازنی تک کانال با آی سی TTP223 یکی از محبوب‌ترین ماژول‌های الکترونیکی در زمینه طراحی و توسعه مدارهای لمسی است. این ماژول کوچک و کارآمد از تکنولوژی پیشرفته لمسی خازنی بهره می‌برد و به‌عنوان جایگزینی مدرن و حساس برای کلیدهای مکانیکی سنتی عمل می‌کند. TTP223 با ویژگی‌هایی همچون اندازه کوچک، مصرف انرژی پایین و انعطاف بالا در طراحی، این امکان را فراهم کرده که در انواع پروژه‌های خانگی، صنعتی و آموزشی به کار گرفته شود.

ویژگی‌های کلیدی ماژول TTP223

• حساسیت بالا: قابلیت تشخیص لمس حتی از پشت پوشش‌های غیررسانا با ضخامت کم.

• ولتاژ کاری گسترده: قابل کارکرد در بازه ولتاژی 2 ولت تا 5.5 ولت.

• ابعاد کوچک: طراحی در ابعاد کوچک برای استفاده در پروژه‌های فشرده.

• جریان مصرفی پایین: مصرف انرژی بهینه و مناسب برای دستگاه‌های با باتری.

• مد عملکرد چندگانه: امکان تغییر بین حالت لحظه‌ای و حالت قفلی.

• پایداری و دوام بالا: عملکرد قابل اطمینان در شرایط محیطی مختلف.

• سازگاری با میکروکنترلرها: به‌راحتی می‌توان این ماژول را به انواع میکروکنترلرها نظیر Arduino متصل کرد.

توضیحات کامل درباره ماژول TTP223

عملکرد ماژول

ماژول TTP223 با بهره‌گیری از تکنولوژی لمسی خازنی، به جای استفاده از کلیدهای مکانیکی سنتی، امکان تشخیص لمس را فراهم می‌کند. این ماژول به‌سادگی قابل استفاده است و تنها با لمس سطح آن، سیگنال خروجی تغییر می‌کند.

این ماژول در دو حالت مختلف قابل پیکربندی است: حالت لحظه‌ای (Momentary Mode)، که در آن سیگنال خروجی تنها در صورت لمس فعال می‌ماند، و حالت قفل (Toggle Mode)، که در آن با هر بار لمس، وضعیت سیگنال خروجی تغییر می‌کند.

ساختار ماژول

ماژول TTP223 شامل یک سطح حسگر خازنی، آی‌سی TTP223 به‌عنوان قلب اصلی سیستم و تعدادی مقاومت و خازن برای بهینه‌سازی عملکرد است. طراحی ساده این ماژول نصب و استفاده از آن را حتی برای افراد مبتدی آسان می‌کند.

مزایای استفاده از ماژول TTP223

• جایگزینی مدرن و جذاب: بهبود طراحی و کاربری دستگاه‌ها با حذف کلیدهای مکانیکی.

• عمر طولانی‌تر: حذف قطعات مکانیکی موجب افزایش دوام سیستم می‌شود.

• سهولت در استفاده: نصب ساده و پیکربندی آسان برای مبتدیان و حرفه‌ای‌ها.

• سازگاری گسترده: امکان استفاده در انواع پروژه‌های الکترونیکی، از جمله چراغ‌های هوشمند، قفل‌های دیجیتال، و اسباب‌بازی‌های الکترونیکی.

بررسی تخصصی ماژول کلید تاچ خازنی TTP223

مشخصات فنی

• ولتاژ کاری: 2 ولت تا 5.5 ولت

• جریان مصرفی در حالت آماده‌به‌کار: کمتر از 1.5 میکروآمپر

• دمای کاری: -30 تا +70 درجه سلسیوس

• ابعاد ماژول: 24 میلی‌متر × 24 میلی‌متر

• خروجی: دیجیتال (HIGH و LOW)

• زمان پاسخگویی: کمتر از 60 میلی‌ثانیه در حالت سریع

• ضخامت حسگر قابل پشتیبانی: تا 3 میلی‌متر برای مواد غیررسانا

کاربردها

1. پروژه‌های روشنایی: استفاده در انواع لامپ‌های لمسی.

2. قفل‌های امنیتی: تعویض کلیدهای مکانیکی با لمس خازنی ایمن‌تر.

3. کنترل وسایل الکترونیکی: نظیر روبات‌ها یا دستگاه‌های کنترل از راه دور.

4. پروژه‌های DIY: مناسب برای پروژه‌های خانگی و آموزشی خلاقانه.

مزایا

1. اندازه جمع‌وجور: مناسب برای نصب در فضاهای محدود.

2. واکنش سریع: حساسیت بالا و زمان پاسخگویی کوتاه.

3. قابلیت اطمینان بالا: عملکرد پایدار حتی در برابر نویزهای محیطی.

4. قابلیت تغییر حالت کاری: انتخاب بین حالت لحظه‌ای و حالت قفل بر اساس نیاز پروژه.

5. مصرف انرژی بهینه: بهترین انتخاب برای دستگاه‌های با باتری کوچک.

نقاط ضعف احتمالی

1. عدم مقاومت در برابر آب: برای محیط‌های مرطوب یا در معرض آب مناسب نیست.

2. محدودیت ضخامت پوشش حسگر: در صورت استفاده از پوشش‌های ضخیم‌تر، حساسیت کاهش می‌یابد.

3. نیاز به اصلاح در پروژه‌های خاص: ممکن است برای برخی پروژه‌ها به تغییرات سخت‌افزاری نیاز باشد.

راهنمای خرید ماژول TTP223

نکات کلیدی پیش از خرید

1. نیازهای پروژه: ابتدا نوع نیاز پروژه خود را تعیین کنید، مثلاً آیا به حالت لمسی لحظه‌ای نیاز دارید یا قفلی؟

2. کیفیت ماژول: همواره از فروشندگان معتبر خرید کنید تا از کیفیت و عملکرد ماژول مطمئن شوید.

3. محیط کاری: شرایط محیطی پروژه نظیر دما و رطوبت را در نظر بگیرید.

4. بررسی سازگاری: اطمینان حاصل کنید که ولتاژ کاری و جریان مصرفی ماژول با منابع تغذیه پروژه شما سازگار باشد.

بررسی قیمت و فروشندگان

• قیمت ماژول TTP223 بسیار مقرون‌به‌صرفه است و به‌عنوان یکی از ارزان‌ترین گزینه‌ها در بازار شناخته می‌شود.

• توصیه می‌شود از فروشگاه‌های معتبر و تخصصی در زمینه قطعات الکترونیکی مانند قطعات الکترونیک نگاه ایمن خرید کنید.

• تجربه و نظرات کاربران دیگر در مورد عملکرد فروشنده را بررسی کنید.

نکات نصب و استفاده

1. توجه به لحیم‌کاری درست: از ابزارهای مناسب برای لحیم‌کاری و اتصال صحیح ماژول استفاده کنید.

2. استفاده از بازه ولتاژ مجاز: از تغذیه مناسب برای جلوگیری از آسیب به ماژول اطمینان حاصل کنید.

3. محافظت در برابر نویز: از کابل‌ها و اتصالات مناسب استفاده کنید تا نویزهای الکتریکی تأثیری بر عملکرد ماژول نداشته باشند.

4. تست پیش از نصب: عملکرد ماژول را قبل از نصب نهایی در پروژه بررسی کنید.

نتیجه‌گیری

ماژول کلید تاچ خازنی تک کانال با آی سی TTP223 یک راهکار مدرن و کارآمد برای جایگزینی کلیدهای مکانیکی در انواع پروژه‌های الکترونیکی است. با ویژگی‌هایی همچون حساسیت بالا، مصرف انرژی کم و ابعاد کوچک، این ماژول به یکی از پرکاربردترین قطعات در طراحی سیستم‌های لمسی تبدیل شده است. اگر به‌دنبال راهی برای ارتقاء کیفیت و نوآوری در پروژه‌های خود هستید، این ماژول می‌تواند انتخاب بسیار مناسبی باشد. قبل از خرید، نیازهای خود را بررسی کرده و محصول را از منابع معتبر تهیه کنید تا تجربه‌ای مطمئن و بدون دردسر داشته باشید.
